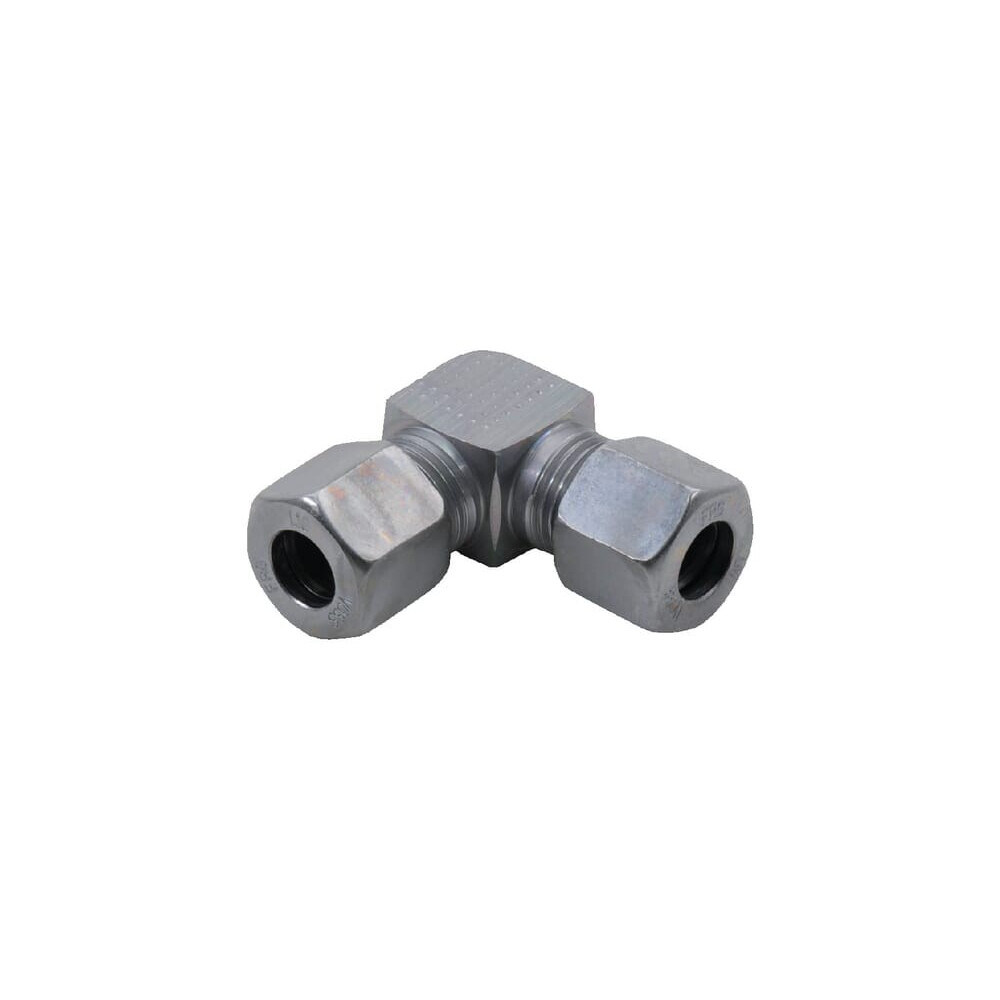

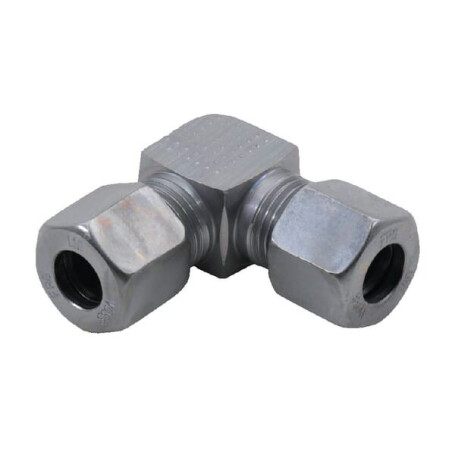

Winkelverschraubung 22L VOSS WV22L

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 22L

Steckerdurchmesser : 22 mm

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 22 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 36.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 250 bar

Oberflächenbehandlung : Zink / Nickel

Innendurchmesser Seite 2 : 22 mm

Norm : DIN 2353

Abdichtung : - Leitungsanschluss mit 24deg Konus
