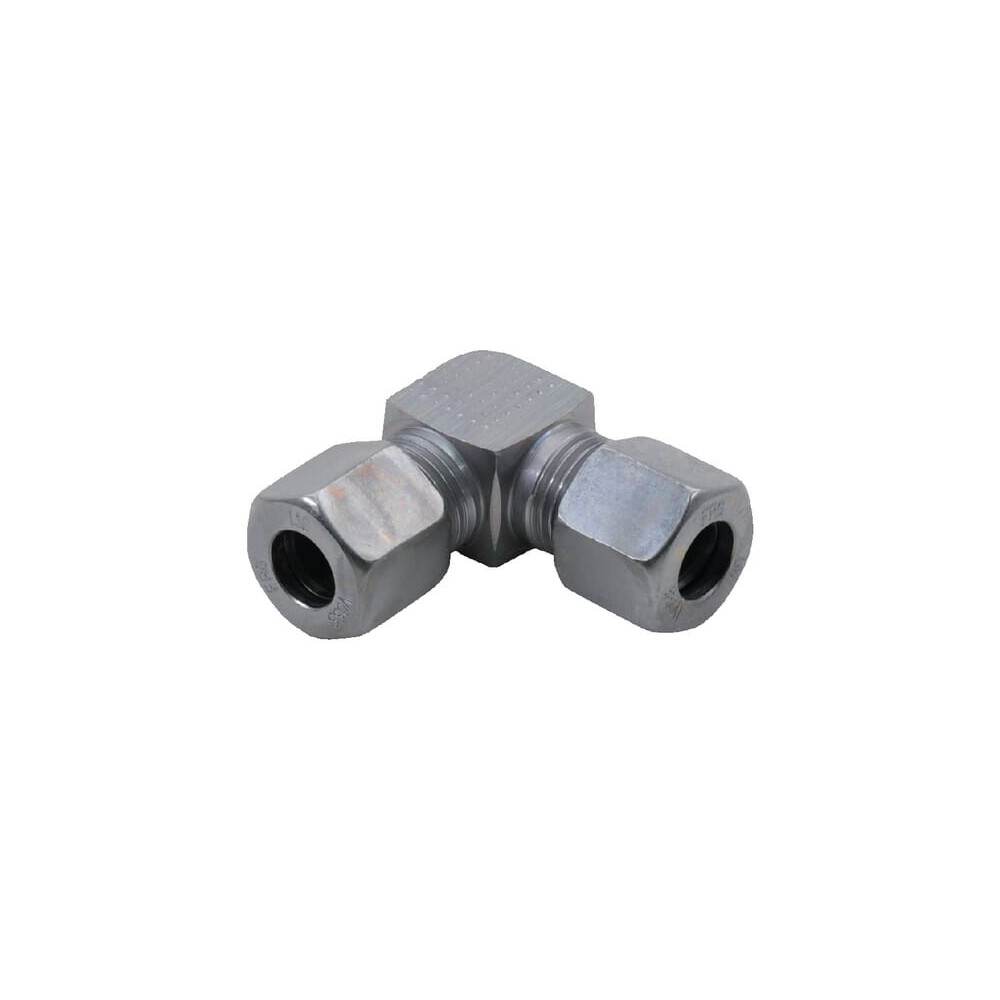

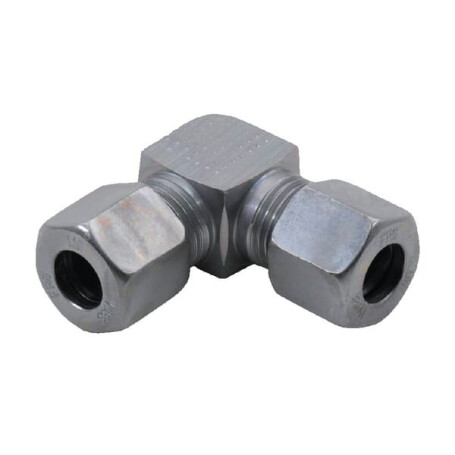

Winkelverschraubung 8LL VOSS WV8LL

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 8LL

Steckerdurchmesser : 8 mm

Gewindedurchmesser Anschluss Nr. 1 : M12

Gewindesteigung Anschluss Nr. 1 : 1.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 8 mm

Anschlussgewindedurchmesser Nr. 2 : M10

Anschlussgewindesteigung Nr. 2 : 1.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 14.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 100 bar

Oberflächenbehandlung : Zink / Nickel

Innendurchmesser Seite 2 : 8 mm

Norm : DIN 2353

Abdichtung : - Leitungsanschluss mit 24deg Konus
