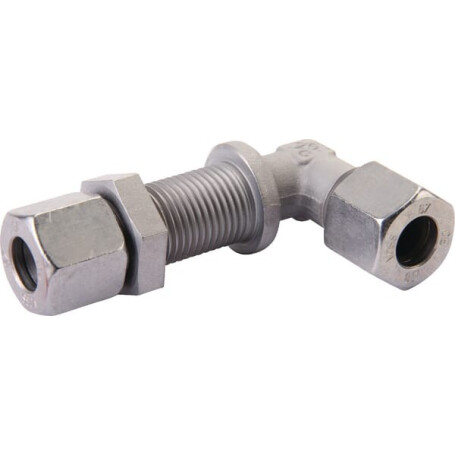

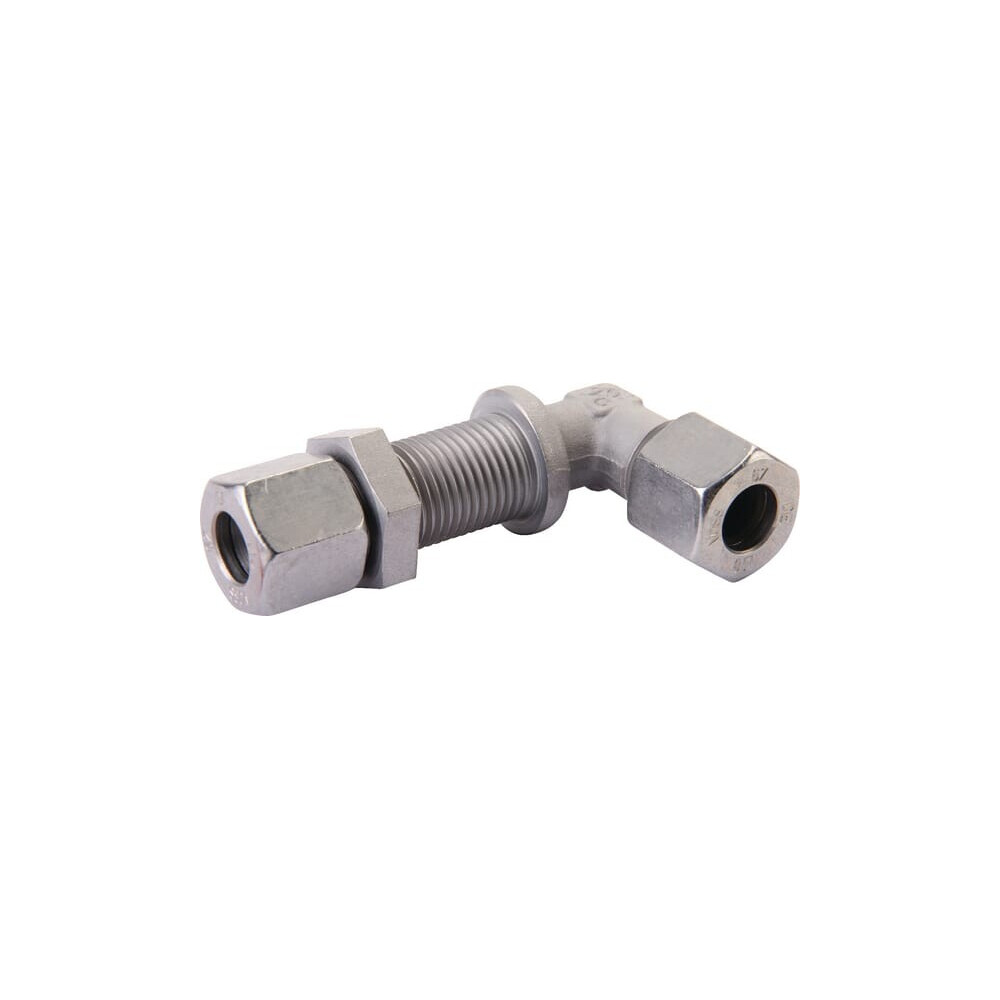

Winkelschottverschraubung 20S VOSS WSV20S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 20S

Innendurchmesser : 16 mm

Steckerdurchmesser : 20 mm

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Abstand Anschluss Mitte bis Ende : 48 55 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Reihenschaltung 2 : 20S

Anschlussdurchmesser Nr. 2 : 20 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 36.0 mm

SAE-Norm : J1723 J1736

DIN-Norme : 2353 80750 2401

Größe der Sechskantmutter : 41 mm

Körpergröße : 27 mm

Konuswinkel : 24 deg

Material : Stahl

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 400 bar

Norm : DIN 2353 Sechskantmutter nach DIN 80750

Abdichtung : - Leitungsanschluss mit 24deg Konus
