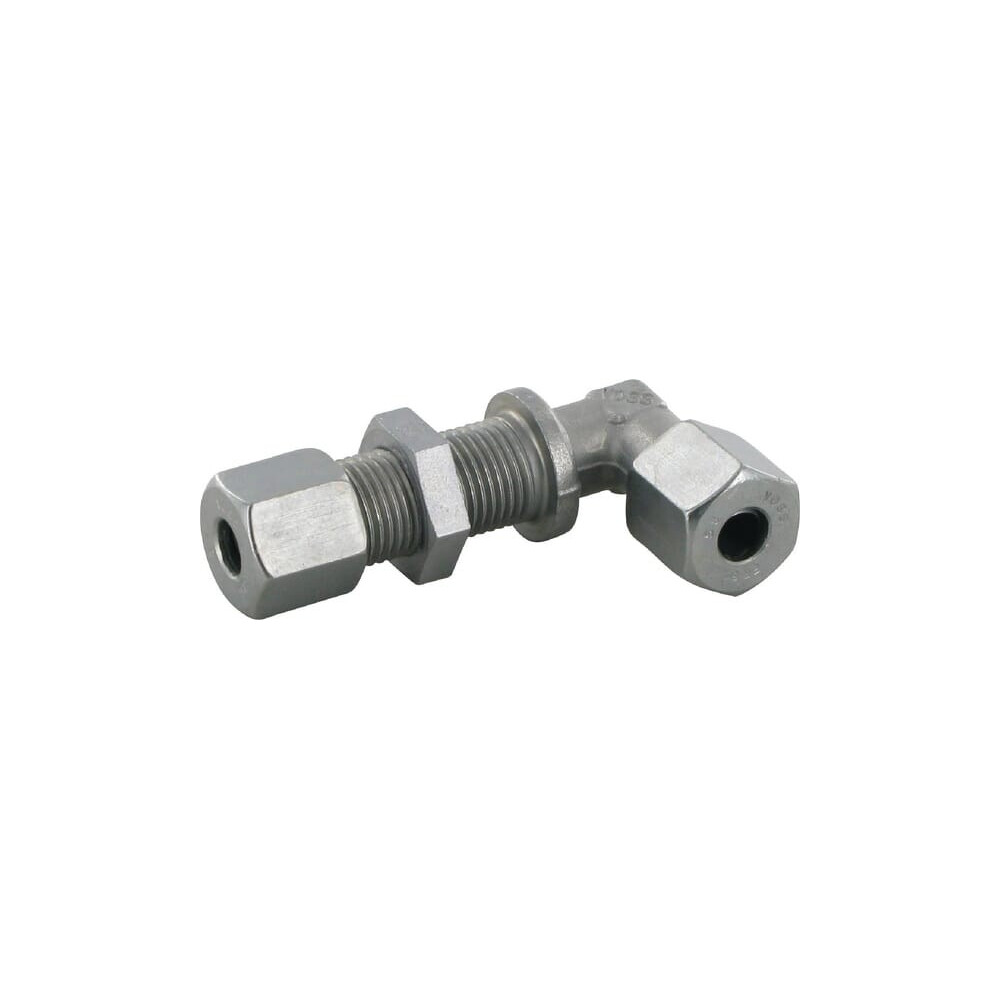

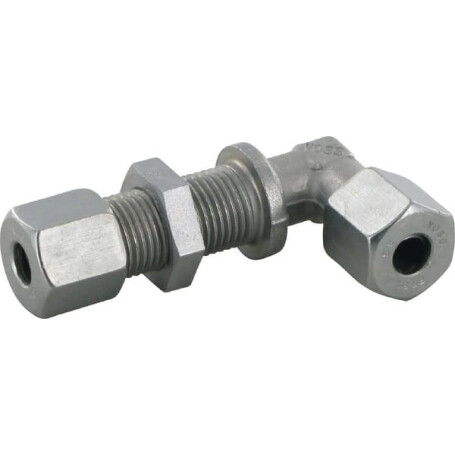

Winkelschottverschraubung 8S VOSS WSV8S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 8S

Innendurchmesser : 5 mm

Steckerdurchmesser : 8 mm

Gewindedurchmesser Anschluss Nr. 1 : M16

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Abstand Anschluss Mitte bis Ende : 32 44 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Reihenschaltung 2 : 8S

Anschlussdurchmesser Nr. 2 : 8 mm

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 19.0 mm

SAE-Norm : J1723 J1736

DIN-Norme : 2353 80750 2401

Größe der Sechskantmutter : 22 mm

Körpergröße : 14 mm

Konuswinkel : 24 deg

Material : Stahl

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 630 bar

Norm : DIN 2353 Sechskantmutter nach DIN 80750

Abdichtung : - Leitungsanschluss mit 24deg Konus
