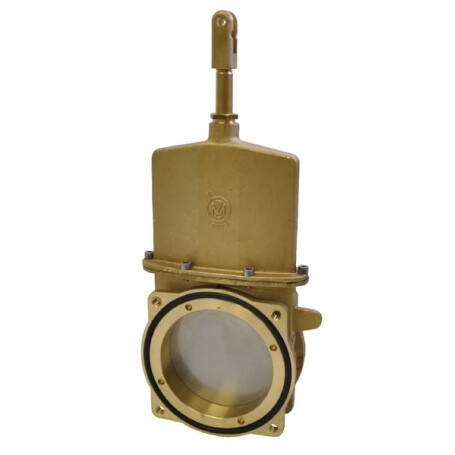

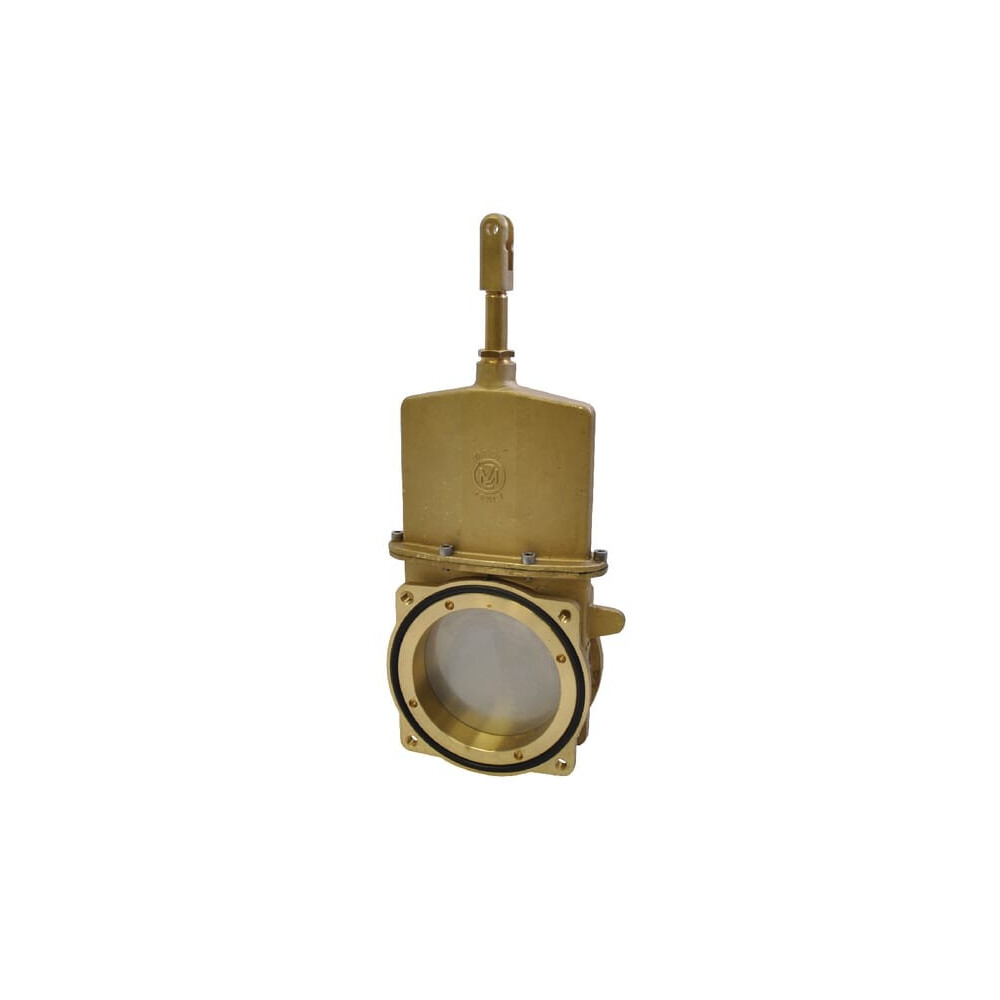

Plattenschieber 6" MZ 6000082

Nenndurchmesser Durchgangsloch : 6 Inch

Max. Betriebsdruck : 4 bar

Abstand'Montageschrauben/-bohrungen'Flansch : 150 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M12

Flanschdicke : 68 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 198 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 99 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 439 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 60 mm

Abstand Mitte zum linken Ende : 115 mm

Abstand'Hebel-Montagebohrungen (vertikal) : 379 mm
