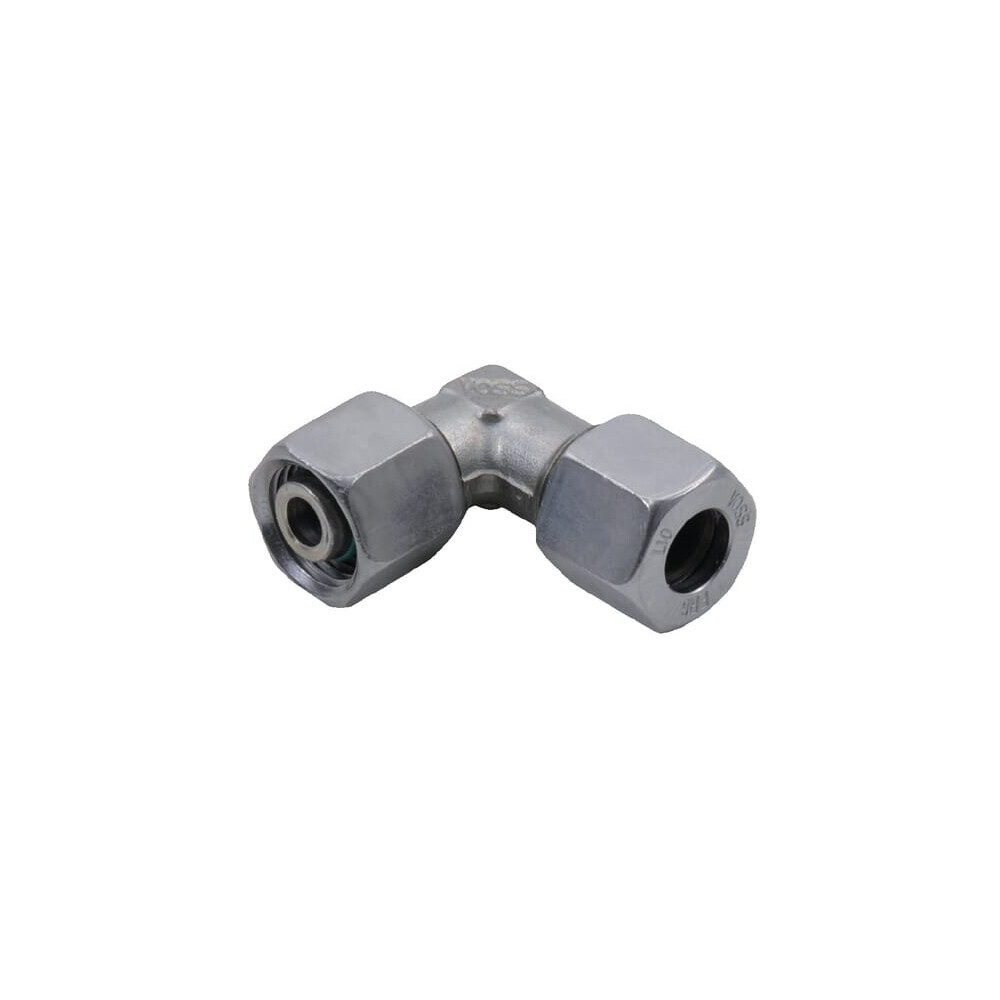

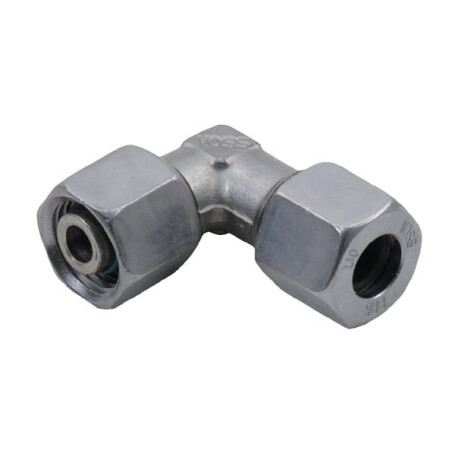

Winkelverschraubung einstellbar 16S VOSS EWVD16S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 16S

Steckerdurchmesser : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : M24

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 30.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 16 mm

Anschlussgewindedurchmesser Nr. 2 : M24

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 30.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 36,5 mm

Abstand Anschluss : 43 mm

DIN-Norme : 2401

Max. Betriebsdruck : 400 bar

Abstand von Anschlussmitte zu Einsatz : 24,5 mm

Dichtungsmaterial : Nitrilkautschuk [NBR]
