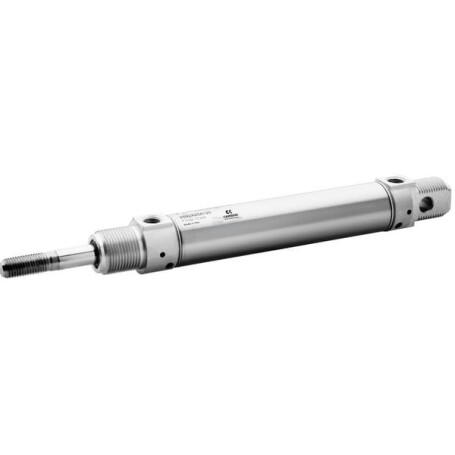

Mini-Zylinder Serie 23 CAMOZZI 23N2A16A080

Typ : Doppeltwirkend

Bohrungsdurchmesser : 16 mm

Stangendurchmesser : 6 mm

Hub : 80 mm

Min. Länge : 191 mm

Min. Abstand Montagebohrungen : 82 mm

Montagedurchmesser - Zylinderverbindung : 6 mm

Stangenmaterial : Edelstahl

Dichtungsmaterial : Nitrilkautschuk [NBR] Polyurethan

Zylindermaterial : Edelstahl 304

Max. Betriebsdruck : 10 bar

ISO Norm : 6432

Zylinderkopf Material : Aluminium

Zylinderkopf Flanschdurchmesser : 20 mm

Zylinderkopf Länge : 15 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M16

Gewindesteigung Montagebohrungen Gehäusevorderseite : 1.50 mm

Außendurchmesser : 17,3 mm

Zylindermutterbreite : 8 mm

Zylindermutter-Schlüsselweite : 24.0 mm

Zylinderlänge ohne Stange und Kopf : 56 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M16

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M6
