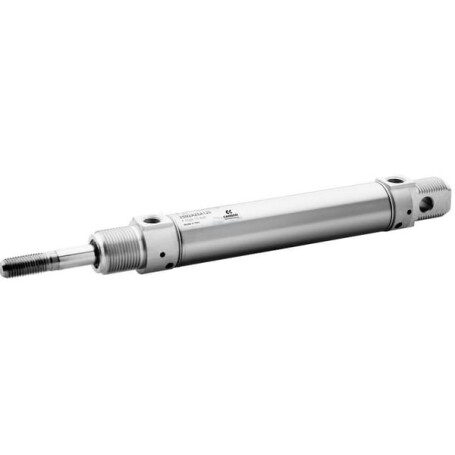

Mini-Zylinder Serie 23 CAMOZZI 23N2A20A050

Typ : Doppeltwirkend

Bohrungsdurchmesser : 20 mm

Stangendurchmesser : 8 mm

Hub : 50 mm

Min. Länge : 182 mm

Min. Abstand Montagebohrungen : 95 mm

Montagedurchmesser - Zylinderverbindung : 8 mm

Stangenmaterial : Edelstahl

Dichtungsmaterial : Nitrilkautschuk [NBR] Polyurethan

Zylindermaterial : Edelstahl 304

Max. Betriebsdruck : 10 bar

ISO Norm : 6432

Zylinderkopf Material : Aluminium

Zylinderkopf Flanschdurchmesser : 27 mm

Zylinderkopf Länge : 18 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M22

Gewindesteigung Montagebohrungen Gehäusevorderseite : 1.50 mm

Außendurchmesser : 21,3 mm

Zylindermutterbreite : 8 mm

Zylindermutter-Schlüsselweite : 24.0 mm

Zylinderlänge ohne Stange und Kopf : 68 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M22

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M8
