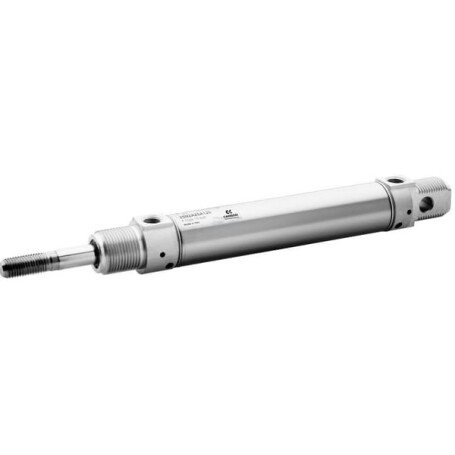

Mini-Zylinder Serie 23 CAMOZZI 23N2A25A160

Typ : Doppeltwirkend

Bohrungsdurchmesser : 25 mm

Stangendurchmesser : 10 mm

Hub : 160 mm

Min. Länge : 301,5 mm

Min. Abstand Montagebohrungen : 104 mm

Montagedurchmesser - Zylinderverbindung : 8 mm

Stangenmaterial : Edelstahl

Dichtungsmaterial : Nitrilkautschuk [NBR] Polyurethan

Zylindermaterial : Edelstahl 304

Max. Betriebsdruck : 10 bar

ISO Norm : 6432

Zylinderkopf Material : Aluminium

Zylinderkopf Flanschdurchmesser : 27 mm

Zylinderkopf Länge : 20 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M22

Gewindesteigung Montagebohrungen Gehäusevorderseite : 1.50 mm

Außendurchmesser : 26,5 mm

Zylindermutterbreite : 10 mm

Zylindermutter-Schlüsselweite : 32.0 mm

Zylinderlänge ohne Stange und Kopf : 69 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M22

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M10
