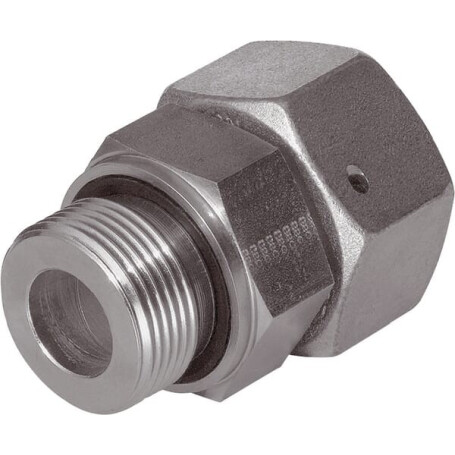

Verschraubung vorm. 16S R3/4 VOSS EGESD16SR34WD

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Serienschaltung 1 : 15L

Steckerdurchmesser : 16 mm

Länge Anschluss Nr. 1 : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : M24

Gewindelänge Anschluss Nr. 1 : 16 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : NPT

Schlüsselweite Anschluss Nr. 1 : 30.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 3/4 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 14

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 32.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 39,5 mm

Innendurchmesser : 11 mm

Konuswinkel : 24 deg

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 420 bar

Max. Anzugsmoment : 200 N·m
