Rohrschelle kpl. schw. C1 18mm PA STAUFF RS118ZPA

Serie : Heavy

Gruppencode : 1

Typ der Schweißplatte : Schweißplatte

Typ der Abdeckplatte : Abdeckplatte

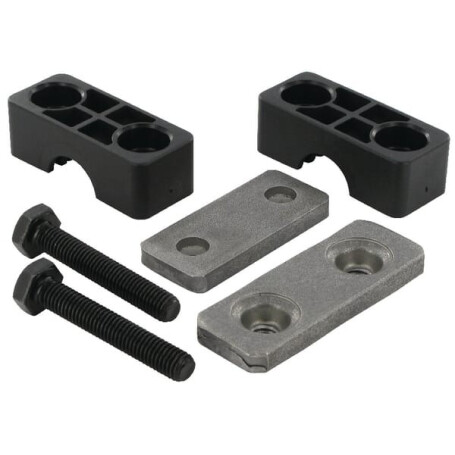

Lieferumfang : - Einen Schelle besteht aus:
- 2 Hälften
- Deckplatte
- Bodenplatte
- Schrauben

Durchmesser : 0.708-0.708 Inch

Gehäusematerial : Polyamid

Material (Platte) : Stahl

DIN-Norme : 3015/2

Breite : 56 mm

Höhe : 32 mm

Breite Montageplatte : 55 mm

Lochabstand : 33 mm

Schraubenkopfdurchmesser : M10

Schraubenlänge : 40 mm

Min. Betriebstemperatur : -40 °C

Max. Betriebstemperatur : 120 °C

Farbe : Schwarz

Material : Polyamid (PA)

Montageart : 1. Obere und untere Schellenhälften sind identisch
2. Die Anschweißplatte muß auf stabilen Untergrund befestigt werden
3. Nicht mit aufgesetzter Kunstoff-Schelle Schweißen! Auf Vorspannung achten (Schellenhälften dürfen sich nicht berühren)!
4. Empfohlener Schellenabstand: Durchmesser6 bis Durchmesser12,7 = 1.0m, Durchmesser12,7 bis Durchmesser22 = 1,2m, Durchmesser23 bis Durchmesser32 = 1,5m, Durchmesser32 bis Durchmesser38 = 2,0m, Durchmesser38 bis Durchmesser57 = 2,5-3m. Bei Rohrbögen sollten die Befestigungen unmittelbar vor und hinter dem Bogen erfolgen

Norm : DIN 3015/2

Größe : 1 Inch
