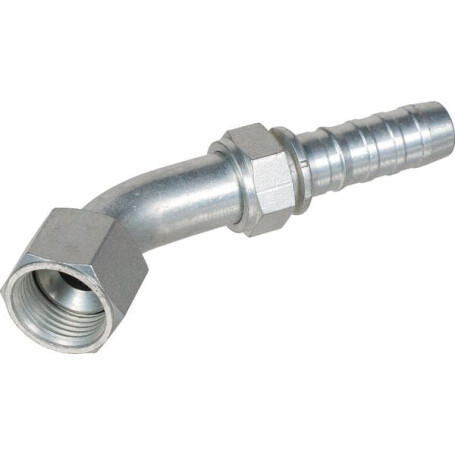

Pressarmatur DN16-1"1/16JIC 45° GATES 10GS12FJX45S

Form : Bogen'45deg

Größe : 10 Inch

Typ Anschluss Nr. 1 : Schlauchende

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 5/8 Inch

Steckerdurchmesser : 16 mm

Abstand Anschluss Mitte bis Ende : 21 mm

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Einschraubgewindegröße Nr.2 : 1-1/16 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 12

Einschraubgewinde Nr.2 : JIC

Konuswinkel : 37 deg

Anschluss Nr. 2 Typenschlüssel : FJX

Anschluss Nr. 2 Schlüsselweite : 31,8 mm

Drop : 0,83 Inch

Recommended hose : Braid

Max. Betriebsdruck : 6000 lbf/in²

Abstand Anschluss Nr. 2 Mitte bis Ende : 122 mm

Abstand von Anschlussmitte zu Einsatz : 71,7 mm

ISO Norm : 12151-5

Höhe : 25,4 mm

Material : Stahl

Oberflächenbehandlung : Galvanisiert

Originalnummer : 10GS12FJX45S

Manufacturer Product ID : 7347-02535-5
