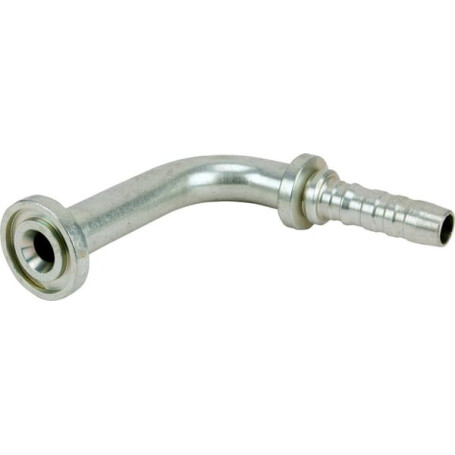

Pressarmatur DN16+38,1 Flansch 90° GATES 10GS12FL90100

Form : Kniestück 90deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 5/8 Inch

Steckerdurchmesser : 16 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 3/4 Inch

Außendurchmesser Flansch : 38,1 mm

Flange outside diameter : 1.50 Inch

Flanschdicke : 6,73 mm

Serie Normaldruck Flansch : 3000

Serie : GS

Originalnummer : 10GS12FL90-100

Material : Stahl

Oberflächenbehandlung : Verzinkt

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 59,7 mm

Abstand Anschluss Mitte bis Ende : 110 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 100 mm

Drop : 3,94 Inch

Recommended hose : Spiral'Braid

Größe : 10 Inch
