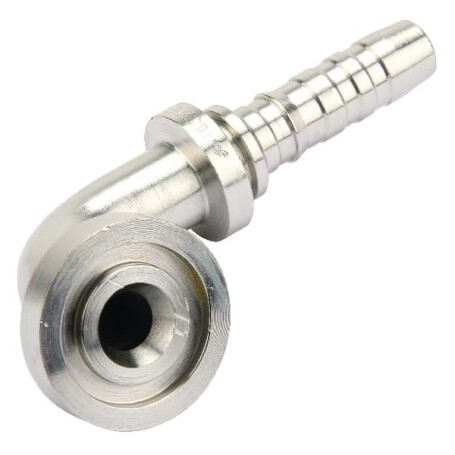

Pressarmatur DN16+41,3 Flansch 90° GATES 10GS12FLH90M

Form : Kniestück 90deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 5/8 Inch

Steckerdurchmesser : 16 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 3/4 Inch

Außendurchmesser Flansch : 41,3 mm

Flange outside diameter : 1.63 Inch

Flanschdicke : 8,76 mm

Serie Normaldruck Flansch : 6000

Serie : GS

Originalnummer : 10GS12FLH90M

Material : Stahl

Oberflächenbehandlung : Verzinkt

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 59,7 mm

Abstand Anschluss Mitte bis Ende : 110 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 58 mm

Drop : 2,28 Inch

Recommended hose : Spiral'Braid

Größe : 10 Inch
