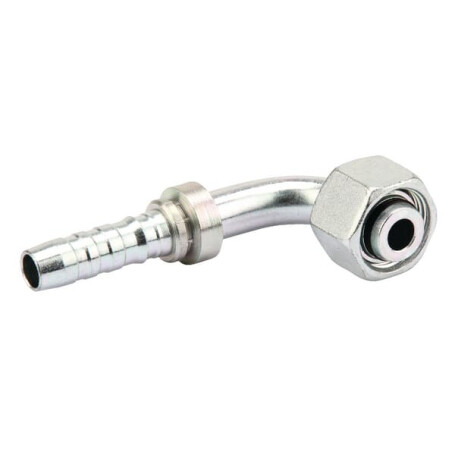

Pressarmatur 90° DN16-M30x2 GATES 10GS20FDHORX90

Form : Bogen'90deg

Größe : 10 Inch

Typ Anschluss Nr. 1 : Schlauchende

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 5/8 Inch

Steckerdurchmesser : 16 mm

Abstand Anschluss Mitte bis Ende : 51 mm

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Konuswinkel : 24 deg

Anschluss Nr. 2 Typenschlüssel : FDHORX

Anschluss Nr. 2 Schlüsselweite : 36 mm

Serie : 20S

Drop : 2,01 Inch

Recommended hose : Braid

Max. Betriebsdruck : 6000 lbf/in²

Abstand Anschluss Nr. 2 Mitte bis Ende : 112,5 mm

Abstand von Anschlussmitte zu Einsatz : 62,2 mm

Material : Stahl

Oberflächenbehandlung : Galvanisiert

Originalnummer : 10GS20FDHORX90

Manufacturer Product ID : 7347-19233-5
