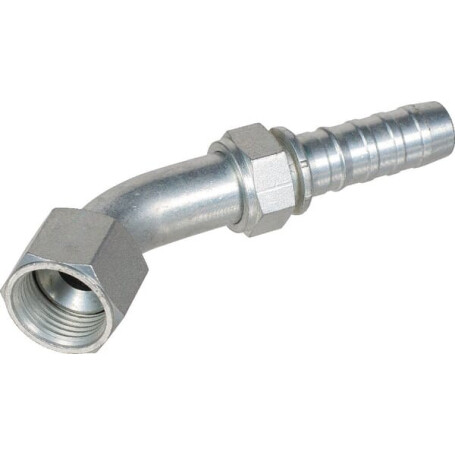

Pressarmatur DN20-1"1/16JIC 45° GATES 12GS12FJX45S

Form : Bogen'45deg

Größe : 12 Inch

Typ Anschluss Nr. 1 : Schlauchende

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 3/4 Inch

Steckerdurchmesser : 20 mm

Abstand Anschluss Mitte bis Ende : 21 mm

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Einschraubgewindegröße Nr.2 : 1-1/16 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 12

Einschraubgewinde Nr.2 : JIC

Konuswinkel : 37 deg

Anschluss Nr. 2 Typenschlüssel : FJX

Anschluss Nr. 2 Schlüsselweite : 28,6 mm

Drop : 0,83 Inch

Recommended hose : Braid

Max. Betriebsdruck : 6000 lbf/in²

Abstand Anschluss Nr. 2 Mitte bis Ende : 130 mm

Abstand von Anschlussmitte zu Einsatz : 79 mm

ISO Norm : 12151-5

Höhe : 28,58 mm

Material : Stahl

Oberflächenbehandlung : Galvanisiert

Originalnummer : 12GS12FJX45S

Manufacturer Product ID : 7347-02544-5
