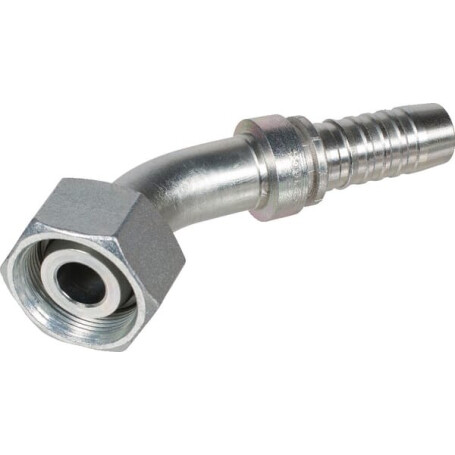

Pressarmatur 45° DN20-M30x2 GATES 12GS20FDHORX45

Form : Bogen'45deg

Größe : 12 Inch

Typ Anschluss Nr. 1 : Schlauchende

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 3/4 Inch

Steckerdurchmesser : 20 mm

Abstand Anschluss Mitte bis Ende : 29,8 mm

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Länge Anschluss Nr. 2 : 29,8 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Konuswinkel : 24 deg

Anschluss Nr. 2 Typenschlüssel : FDHORX

Anschluss Nr. 2 Schlüsselweite : 36 mm

Serie : 20S

Drop : 1,17 Inch

Recommended hose : Braid

Max. Betriebsdruck : 6000 lbf/in²

Abstand Anschluss Nr. 2 Mitte bis Ende : 160,9 mm

Abstand von Anschlussmitte zu Einsatz : 109,9 mm

Material : Stahl

Oberflächenbehandlung : Galvanisiert

Originalnummer : 12GS20FDHORX45

Manufacturer Product ID : 7347-19328-5
