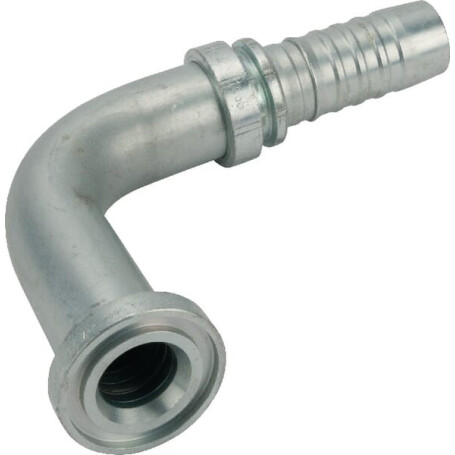

Pressarmatur DN25+44,5 Flansch 90° GATES 16GS16FL90100

Form : Kniestück 90deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 1 Inch

Steckerdurchmesser : 25 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 1 Inch

Außendurchmesser Flansch : 44,5 mm

Flange outside diameter : 1.75 Inch

Flanschdicke : 8 mm

Serie Normaldruck Flansch : 3000

Serie : GS

Originalnummer : 16GS16FL90-100

Material : Stahl

Oberflächenbehandlung : Verzinkt

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 78,6 mm

Abstand Anschluss Mitte bis Ende : 135 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 100 mm

Drop : 3,94 Inch

Recommended hose : Spiral'Braid

Max. Betriebsdruck : 5000 lbf/in²

Größe : 16 Inch
