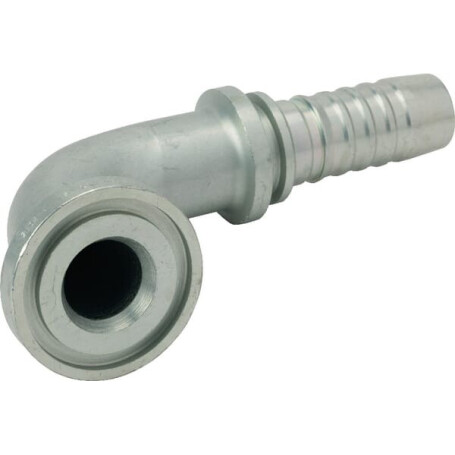

Pressarmatur DN25+50,8 Flansch 90° GATES 16GS20FL90S

Form : Kniestück 90deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 1 Inch

Steckerdurchmesser : 25 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 1-1/4 Inch

Außendurchmesser Flansch : 50,8 mm

Flange outside diameter : 2.00 Inch

Flanschdicke : 8 mm

Serie Normaldruck Flansch : 3000

Serie : GS

Originalnummer : 16GS20FL90S

Material : Stahl

Oberflächenbehandlung : Verzinkt

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 76,8 mm

Abstand Anschluss Mitte bis Ende : 134 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 68 mm

Drop : 2,68 Inch

Recommended hose : Spiral'Braid

Max. Betriebsdruck : 4000 lbf/in²

Größe : 16 Inch
