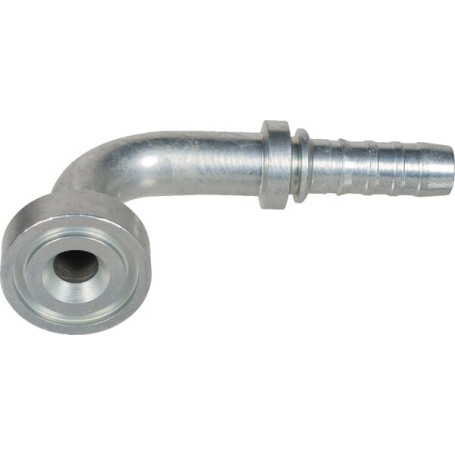

Pressarmatur GATES 20GS20FLC90077

Form : 90deg-Winkelstück

Art der Verbindung Nr. 1 : Rohrende

Durchmesser Anschluss Nr. 1 : 32 mm

Fitting-Typ Nr. 2 : Bride

Durchmesser des Anschlusses Nr. 2 : 1-1/4 Inch

oder außen flansch : 54 mm

Flange outside diameter : 2.13 Inch

passscheibe flansch : 10,29 mm

Typische Druckreihe des Flansches : 6000

Serie : GS

Ursprüngliche Referenz : 20GS20FLC90-077

kupplungselement : Acier

Oberflächenbehandlung : Verzinkt

Abstand vom Verbindungszentrum zum Einsatz : 94,9 mm

Abstand von der Mitte bis zum Ende des Anschlusses : 166 mm

Abstand von der Mitte bis zum Ende von Verbindung Nr. 2 : 77 mm

Drop : 3,03 Inch

Empfohlener Schlauch : Spiral'Braid

Form : 90deg-Winkelstück

Abmessungen : 20

baugrösse : 20 Inch
