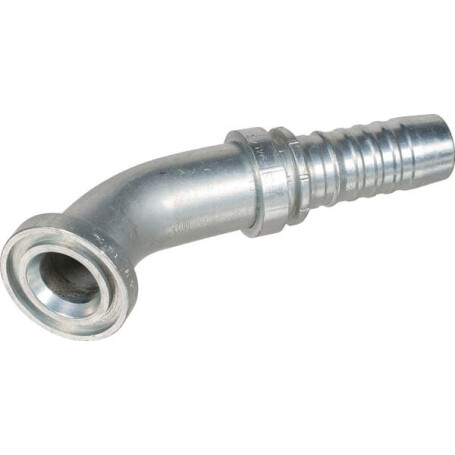

Pressarmatur DN32+60,3 Flansch 45° GATES 20GS24FL45S

Form : Winkelstück

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 1-1/4 Inch

Steckerdurchmesser : 32 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 1-1/2 Inch

Außendurchmesser Flansch : 60,3 mm

Flange outside diameter : 2.38 Inch

Flanschdicke : 8 mm

Serie Normaldruck Flansch : 3000

Serie : GS

Originalnummer : 20GS24FL45S

Material : Stahl

Oberflächenbehandlung : Verzinkt

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 104,9 mm

Abstand Anschluss Mitte bis Ende : 176 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 38 mm

Drop : 1,5 Inch

Recommended hose : Spiral'Braid

Max. Betriebsdruck : 3000 lbf/in²

Größe : 20 Inch
