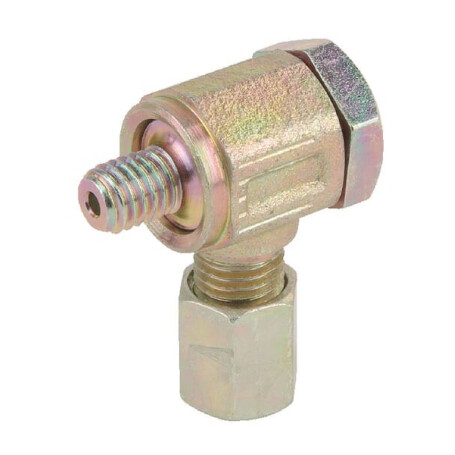

Winkel Schwenkverschraubung UNIVERSAL CLRSWV6LLM8

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6LL

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M8

Gewindelänge Anschluss Nr. 1 : 8 mm

Gewindesteigung Anschluss Nr. 1 : 1.00 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 14.3 mm

Abstand Anschluss Mitte bis Ende : 26 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindelänge Nr. 2 : 8 mm

Schlüsselweite Schneidringseite : 10.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 10 mm

Außendurchmesser : 14,5 mm

Körpergröße : 21 mm

Max. Betriebsdruck : 100 bar
