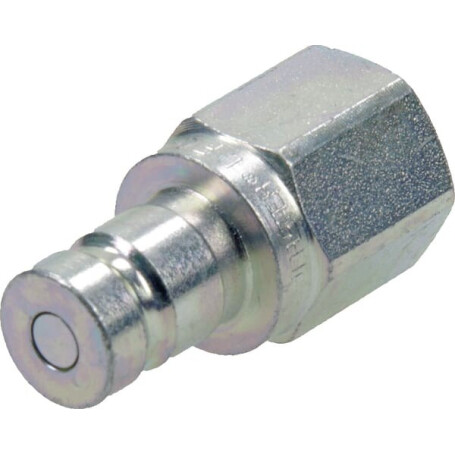

Messpunkt Kuppl. 1/4"NPT IG FASTER DF0414NPTM

Form : Gerade

Typ Anschluss Nr. 1 : Schnellkupplung

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 0,49 Inch

Steckerdurchmesser : 12,6 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/4 Inch

Gewindetyp Anschluss Nr. 1 : NPTF

Sechskantgröße Anschluss Nr. 1 : 19 mm

Gehäusegröße : 6,3 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Einschraubgewindegröße Nr.2 : 1/4 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 18

Einschraubgewinde Nr.2 : NPTF

Unter Druck kuppelbar : Nein

ANSI-Norm : B1.20.3

ISO Norm : 15171-1

Außendurchmesser : 12,7 mm

Gesamtlänge : 40 mm

Material : Karbohnstahl

Oberflächenbehandlung : Weiß passiviert

Arbeitsdruck : 420 bar

Max. Betriebstemperatur : 125 °C

Min. Betriebstemperatur : -25 °C

Verriegelung Schnellanschluss : Radialwälzkörper

Betriebstyp Schnellanschluss : Zum Verbinden drücken

Betriebstyp Schnelltrenner : Hülsenverriegelung

Dichtungsmaterial : Nitrilkautschuk [NBR] Teflon (PTFE)

Serie : DF

Ventiltyp : Flach

Anmerkung : Zum Entkuppeln muss die Verriegelungshülse der Muffe nach hinten geschoben werden. kW
