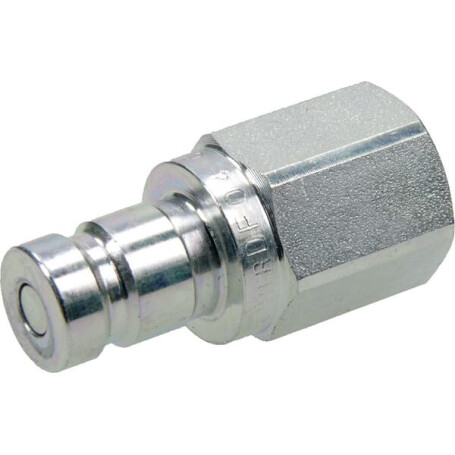

Messpunkt Kuppl. 7/16UNF FASTER DF0414SAEM

Form : Gerade

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 0,49 Inch

Gewindedurchmesser Anschluss Nr. 1 : 12,55 mm

Gewindetyp Anschluss Nr. 1 : BSP

Code für Gewindetyp Anschluss Nr. 1 : 0

Sechskantgröße Anschluss Nr. 1 : 19 mm

Gehäusegröße : 6,3 mm

Anschlusstyp Nr. 2 : Einstecken

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 12,7 mm

Einschraubgewindegröße Nr.2 : 7/16 Inch

Einschraubgewinde Nr.2 : UNF

Unter Druck kuppelbar : Nein

ISO Norm : 15171-1 11926-1

Durchflussrate bei 2 bar : 2 l/min

Außendurchmesser : 21 mm

Gesamtlänge : 42 mm

Material : Stahl

Oberflächenbehandlung : Verchromt

Arbeitsdruck : 470 bar

Max. Betriebstemperatur : 125 °C

Min. Betriebstemperatur : -25 °C

Verriegelung Schnellanschluss : Radialwälzkörper

Betriebstyp Schnellanschluss : Zum Verbinden drücken

Betriebstyp Schnelltrenner : Hülsenverriegelung

Dichtungsmaterial : Nitrilkautschuk [NBR]

Ventiltyp : Flach

Anmerkung : Zum Entkuppeln muss die Verriegelungshülse der Muffe nach hinten geschoben werden. kW

Abdichtung : NBR / PTFE
