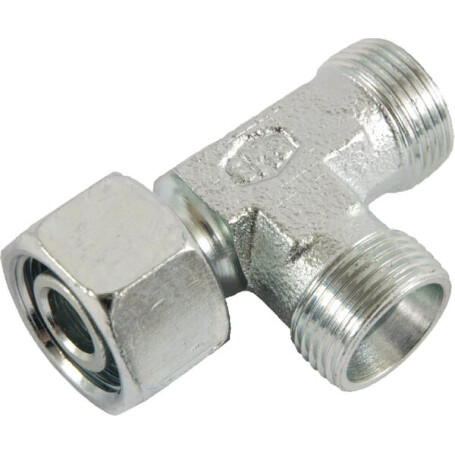

Drehbare T-Verbindung F-M-M 18L VOSS ELSD18L

Gewindetyp Anschluss Nr. 1 : Metrisch

Einschraubgewinde Nr.2 : Metrisch

Anschlussgewindetyp Nr. 3 : Metrisch

Form : Tee (T)

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Gewindedurchmesser Anschluss Nr. 1 : M26

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Schlüsselweite Anschluss Nr. 1 : 32.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M26

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Schlüsselweite Schneidringseite : 32.0 mm

Anschluss Nr. 3 Typ : Überwurfmutter

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Innengewinde

Länge Anschluss Nr. 3 : 50

Anschlussgewindedurchmesser Nr. 3 : M26

Anschlussgewindesteigung Nr. 3 : 1.50 mm

Abstand Anschluss Mitte bis Ende : 40 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 35,5 mm

Anschluss Nr. 3 Abstand von Mitte zu Ende : 23,5 mm

Rohrdurchmesser : 18 mm

DIN-Norme : 2353 3865 2401

Innendurchmesser : 15,11 13 mm

Körpergröße : 24 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar

Innendurchmesser Dichtungsring : 16 mm

Dichtring Dicke : 1,5 mm

Dichtungsmaterial : Nitrilkautschuk [NBR]

Serie : L
