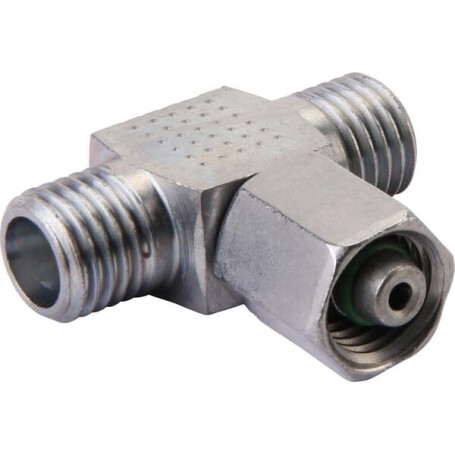

T-Stutzen einstellbar 22L VOSS ETSD22L

Gewindetyp Anschluss Nr. 1 : Metrisch

Einschraubgewinde Nr.2 : Metrisch

Anschlussgewindetyp Nr. 3 : Metrisch

Form : Tee (T)

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Schlüsselweite Schneidringseite : 27.0 mm

Anschluss Nr. 3 Typ : Überwurfmutter

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Innengewinde

Länge Anschluss Nr. 3 : 55

Anschlussgewindedurchmesser Nr. 3 : M30

Anschlussgewindesteigung Nr. 3 : 2.00 mm

Abstand Anschluss Mitte bis Ende : 44 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 38,5 mm

Anschluss Nr. 3 Abstand von Mitte zu Ende : 27,5 mm

Rohrdurchmesser : 22 mm

DIN-Norme : 2353 3865 2401

Innendurchmesser : 19 17 mm

Länge : 70 mm

Körpergröße : 27 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 250 bar

Innendurchmesser Dichtungsring : 20 mm

Dichtring Dicke : 2 mm

Dichtungsmaterial : Nitrilkautschuk [NBR]

Serie : L
