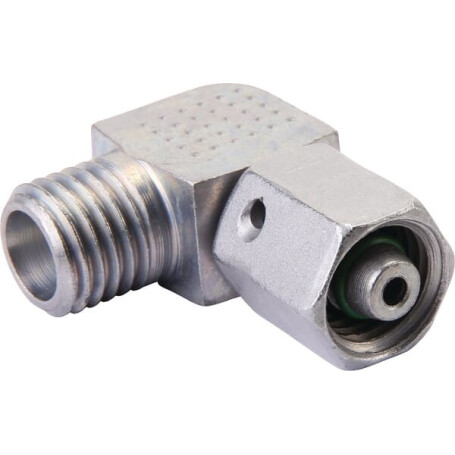

Einstellbare Winkelverschraubung 90° M30x2,0 22L VOSS EWSD22L

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 22L

Steckerdurchmesser : 22 mm

Länge Anschluss Nr. 1 : 27,5 mm

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 22 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 27.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 27,5 mm

DIN-Norme : 2401

Max. Betriebsdruck : 250 bar

Abstand Anschluss Mitte bis Ende : 44 mm

Abstand von Anschlussmitte zu Einsatz : 27,5 mm

Gesamtlänge : 27,5 mm

Innendurchmesser Seite 1 : 19 mm

Innendurchmesser Seite 2 : 17 mm

Dichtungsmaterial : FKM

Länge : 27,5 mm
