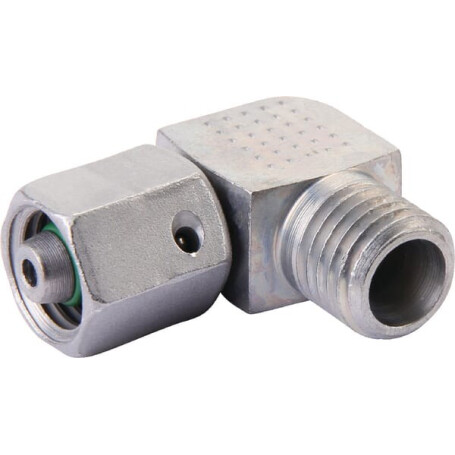

Einstellbare Winkelverschraubung 90° M12x1,5 6L VOSS EWSD6L

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6L

Steckerdurchmesser : 6 mm

Länge Anschluss Nr. 1 : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M12

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 6 mm

Anschlussgewindedurchmesser Nr. 2 : M12

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 12.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 19 mm

DIN-Norme : 2401

Max. Betriebsdruck : 500 bar

Abstand Anschluss Mitte bis Ende : 27 mm

Abstand von Anschlussmitte zu Einsatz : 12 mm

Gesamtlänge : 12 mm

Innendurchmesser Seite 1 : 4 mm

Innendurchmesser Seite 2 : 2,5 mm

Dichtungsmaterial : FKM

Länge : 12 mm
