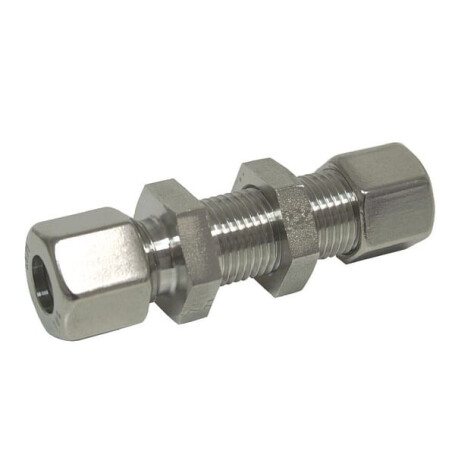

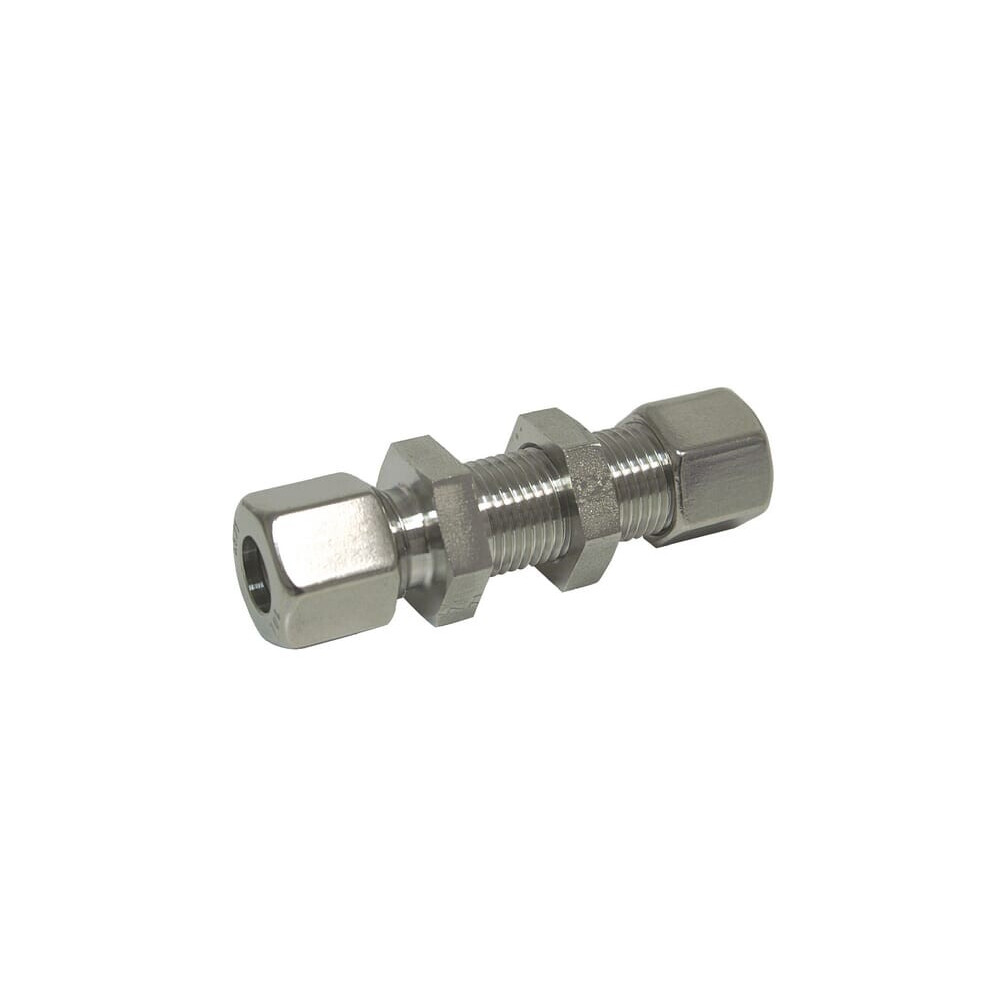

Schottverschraubung 12L V4A DICSA GSV12LRVS

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12L

Innendurchmesser : 10 mm

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Abstand Anschluss Mitte bis Ende : 29 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Reihenschaltung 2 : 12L

Anschlussdurchmesser Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 22.0 mm

Abstand Anschluss : 10 mm

DIN-Norme : 2353 80750 2401

Größe der Sechskantmutter : 24 mm

Konuswinkel : 24 deg

Material : Rostfreien Stahl 316L

Max. Betriebsdruck : 315 bar

Norm : DIN 2353 Sechskantmutter nach DIN 80750
