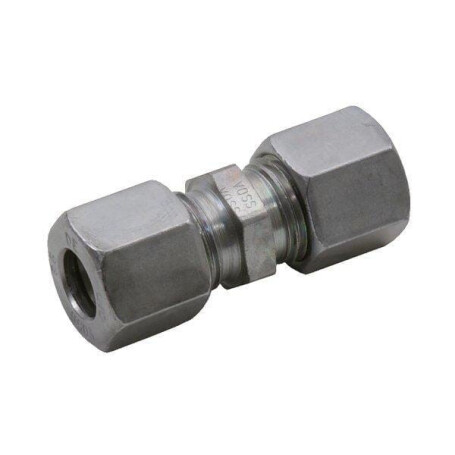

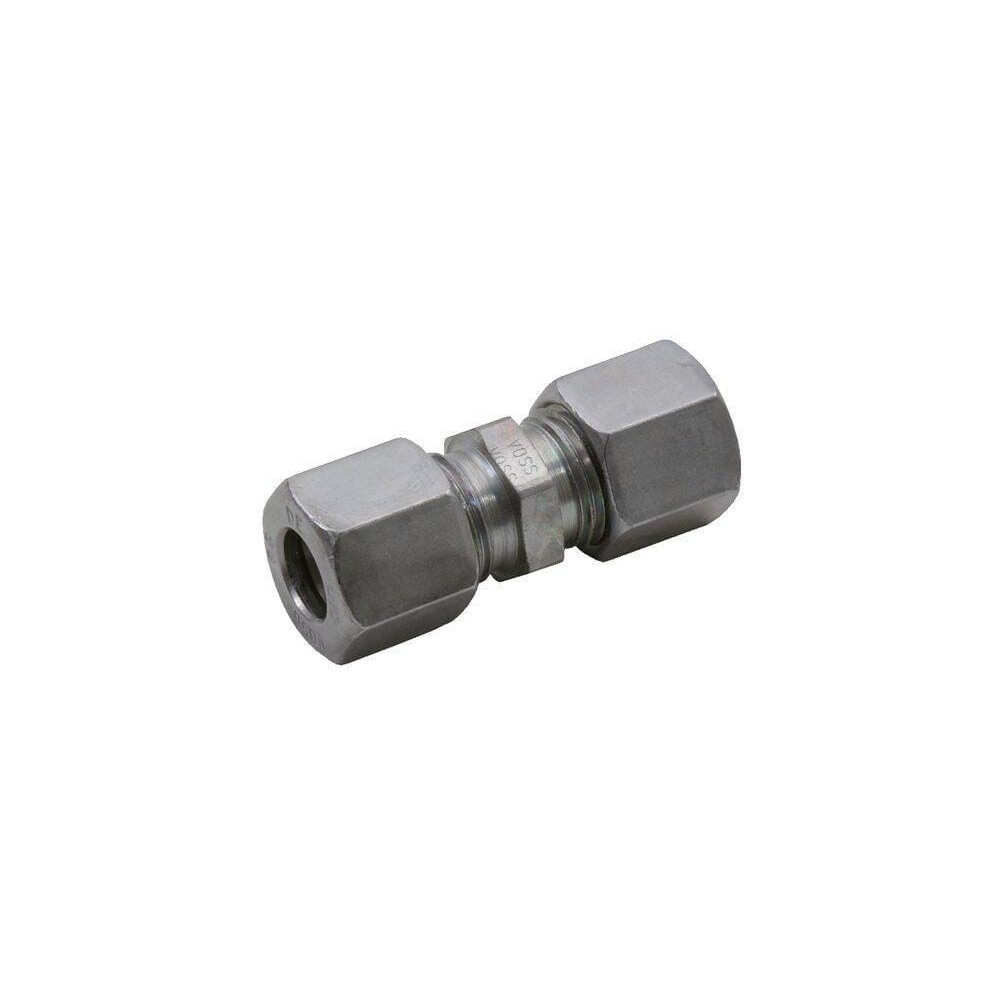

Verschraubung gerade 4LL VOSS GV4LL

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 4LL

Steckerdurchmesser : 4 mm

Gewindedurchmesser Anschluss Nr. 1 : M8

Gewindesteigung Anschluss Nr. 1 : 1.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 10.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 4 mm

Anschlussgewindedurchmesser Nr. 2 : M8

Anschlussgewindesteigung Nr. 2 : 1.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 9.0 mm

Abstand Anschluss : 12 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 100 bar

Oberflächenbehandlung : Zink / Nickel

Gesamtlänge : 31 mm

Norm : - kpl. Verschraubung: DIN 2353
- Schneidring DIN EN ISO 8434/1

Abdichtung : - Leitungsanschluss mit 24deg Konus
