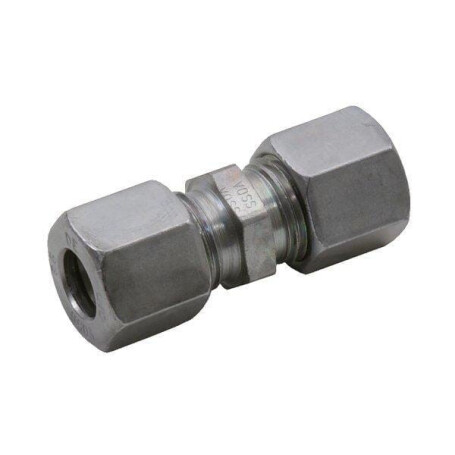

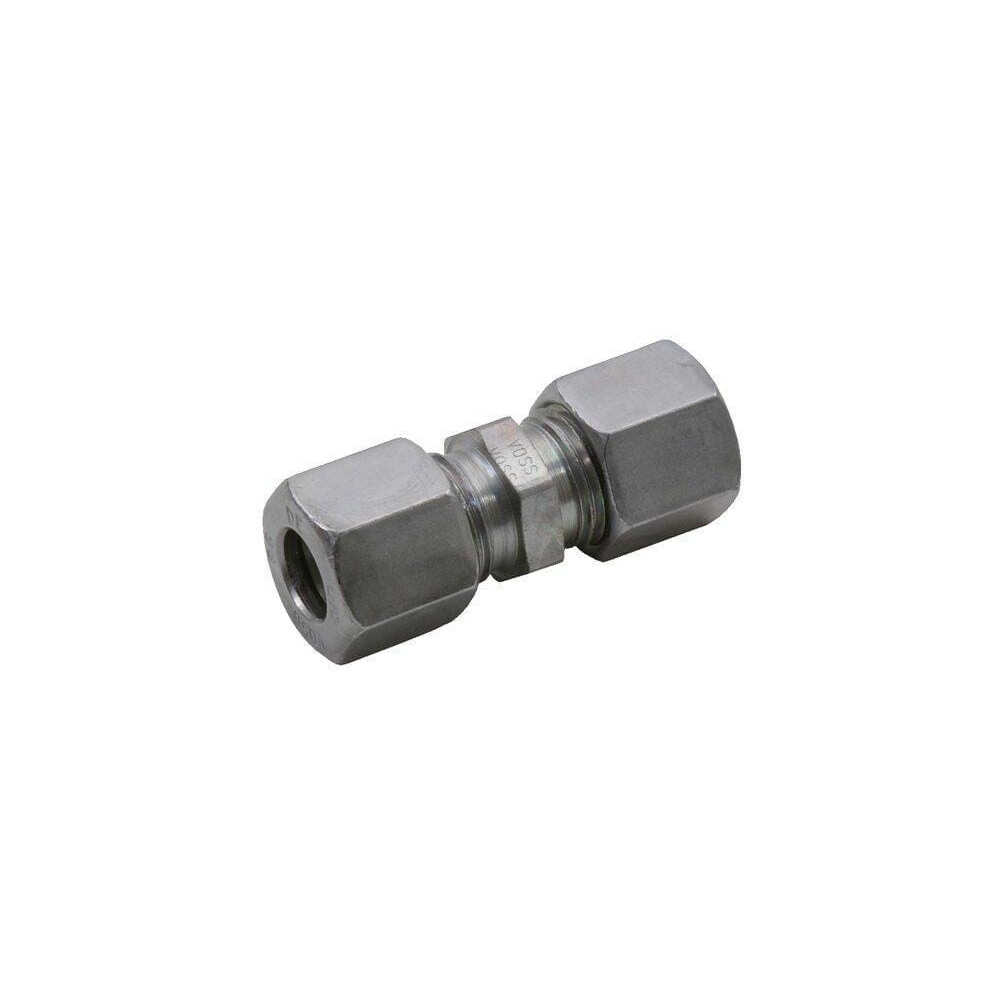

Verschraubung gerade 6L VOSS GV6L

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6L

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M12

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 6 mm

Anschlussgewindedurchmesser Nr. 2 : M12

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 12.0 mm

Abstand Anschluss : 10 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 500 bar

Oberflächenbehandlung : Zink / Nickel

Gesamtlänge : 39 mm

Norm : - kpl. Verschraubung: DIN 2353
- Schneidring DIN EN ISO 8434/1

Abdichtung : - Leitungsanschluss mit 24deg Konus
