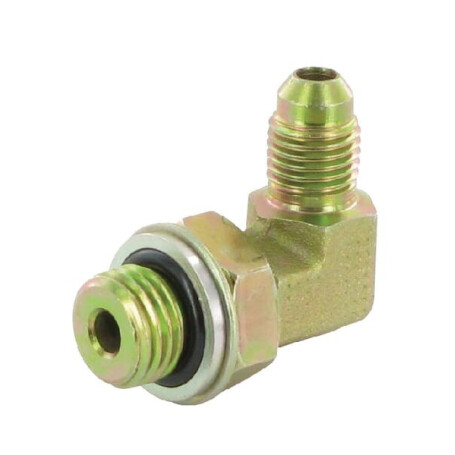

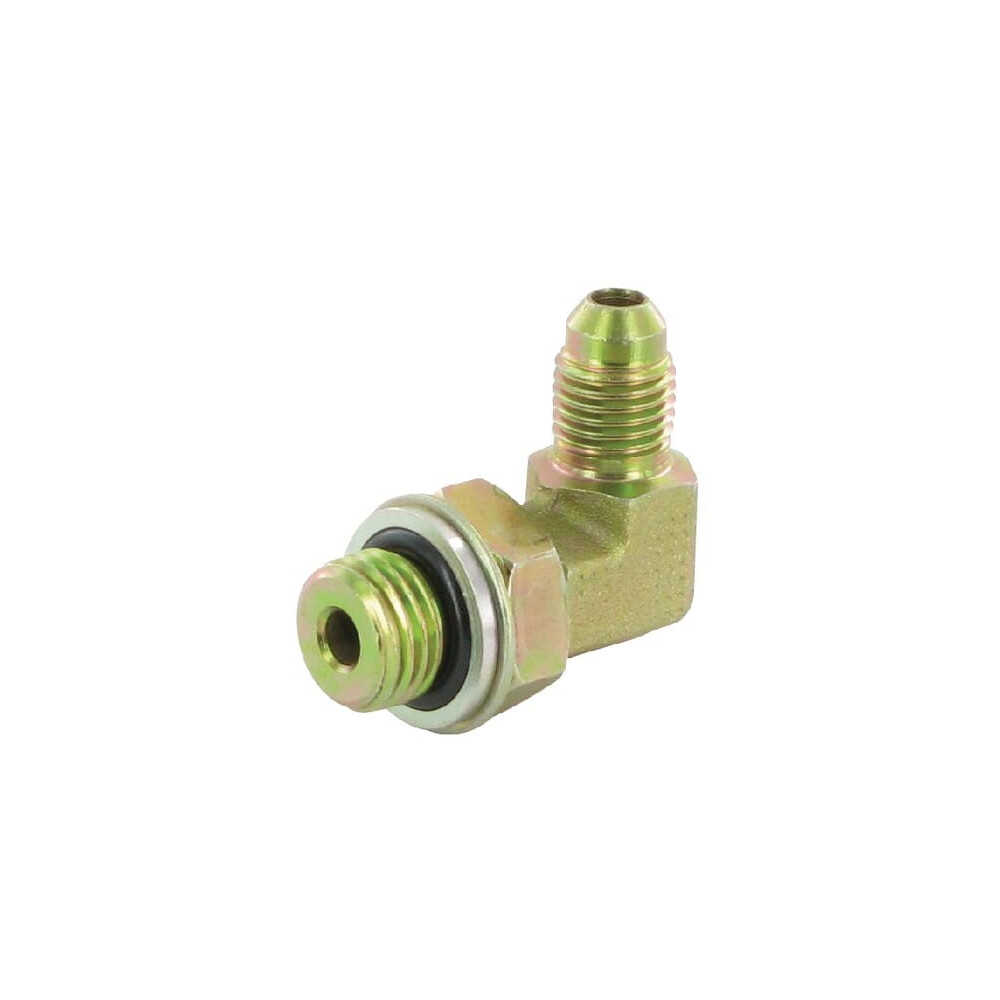

Winkelv. 7/16 UNF x M14 BURNETT & HILLMAN KIM0714

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12S

Durchmesser Anschluss 1 : 1/4 Inch

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : 7/16 Inch

Gewindetyp Anschluss Nr. 1 : JIC

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M14

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Abstand Anschluss Nr. 2 Mitte bis Ende : 27,5 mm

Abstand Anschluss : 32,5 mm

Konuswinkel : 74 deg

Max. Betriebsdruck : 380 bar
