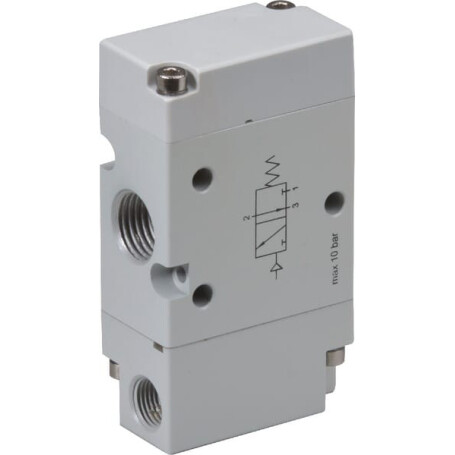

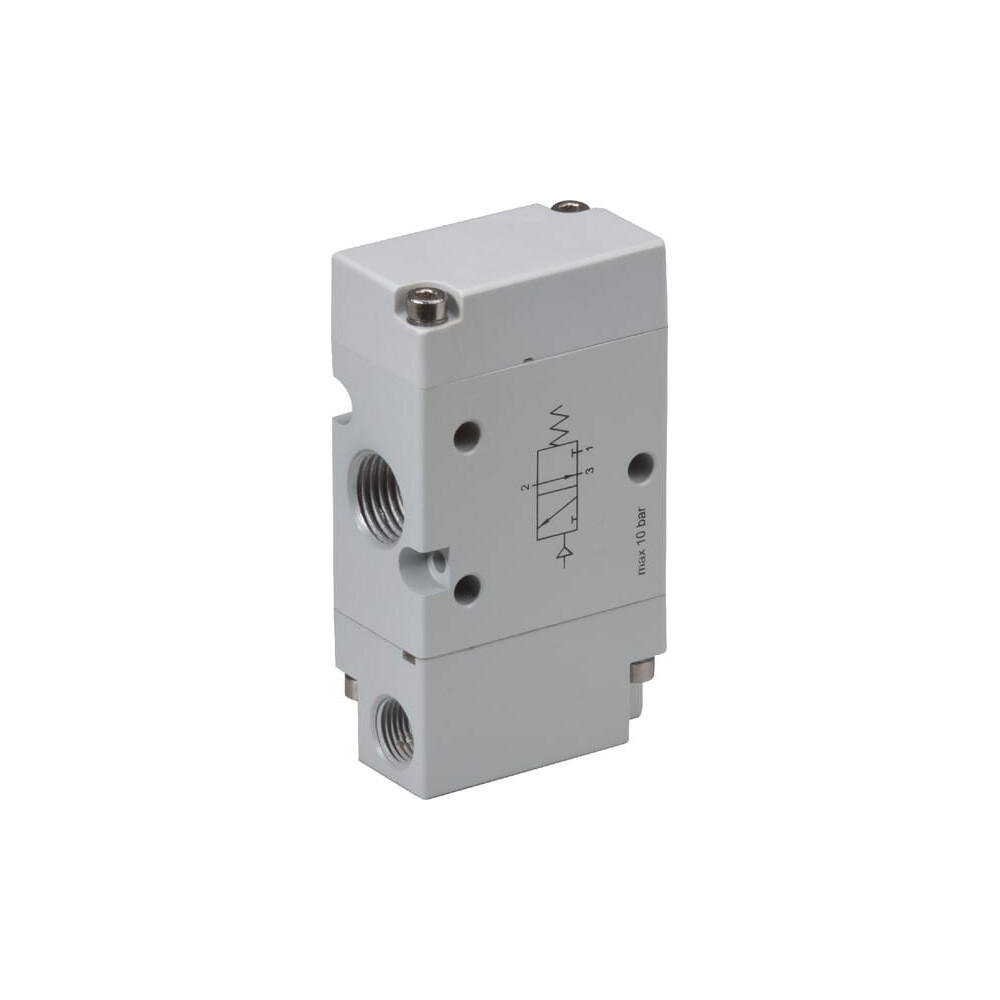

3/2 Ventil'Druckluft 1/4" UNIVERSAL PV32B14

Betätigung : Pneumatisch

Durchmesser Bohrung : 3.1 mm

Durchmesser F : 4.2 mm

Lochabstand : 13.2 mm

Anschluss : G 1/4

Abstand'mittleres Loch zur linken Seite : 18 mm

Abstand'mittleres Loch zur rechten Seite : 8.4 mm

Abstand'Mitte-zu-Mitte : 28 mm

Mittenabstand'Montagebohrungen : 17,2 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 6.3 mm

Mittenabstand'Montagebohrungen an der langen Seite : 12.4 mm

B2 : 16.9 mm

Abstand T : 7.3 mm

Höhe H : 40 mm

Höhe M : 22 mm

Einbau : Beliebig

Länge A : 79.8 mm

Länge C : 20.5 mm

Länge D : 19.4 mm

Gehäusematerial : Aluminium eloxiert lackiert

Werkstoff Dichtungen : NBR

max. Arbeitsdruck : 10 bar

Betriebsdruck : 0 bar

Art der Befestigung : Durchgangsbohrungen

Nenndurchfluss [Nl/min] : 1200 NI/MINor.

Steuerdruck : 1 - 10 bar

Bohrung : G 1/8

Anschluss [BSP] : G 1/4 BSP

Ausführung : Kolbenschieber bistabil
