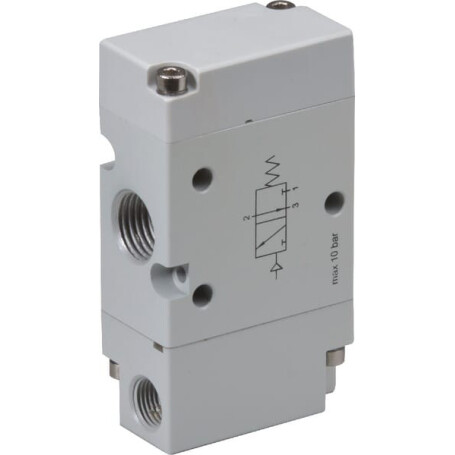

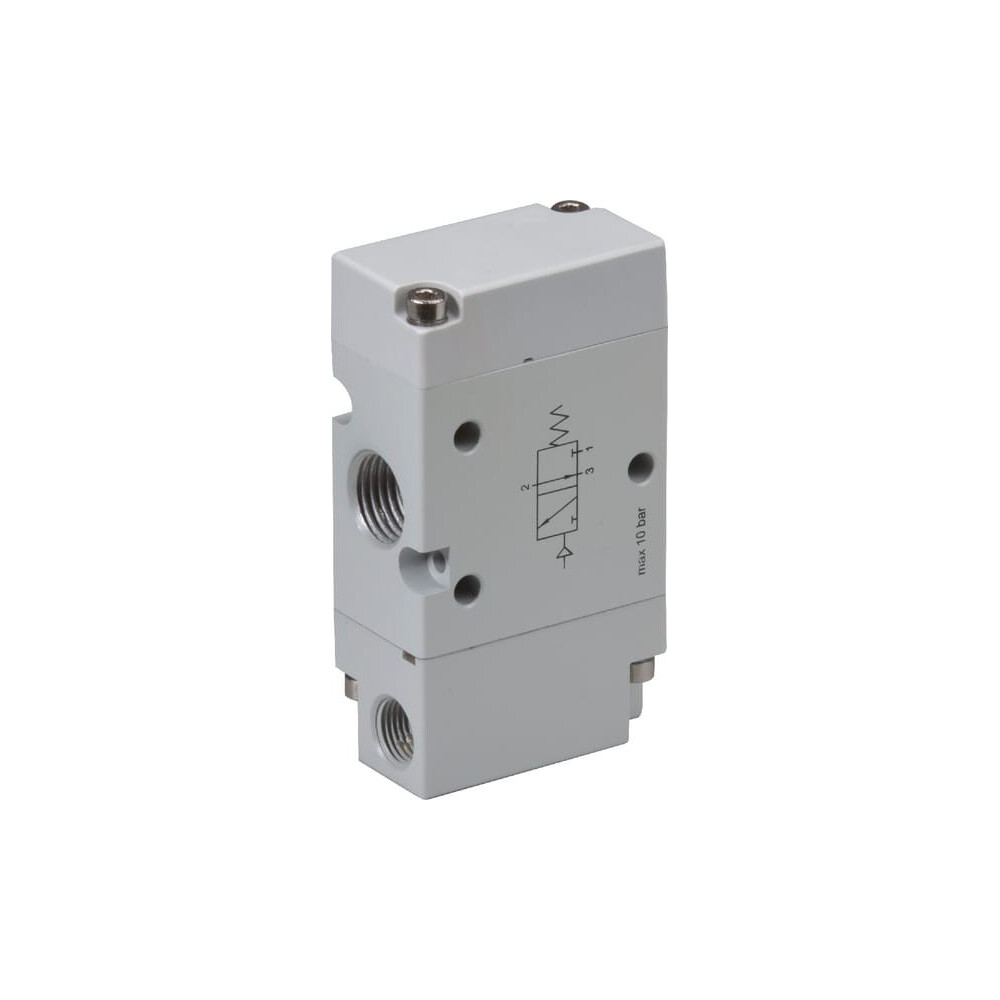

3/2 Ventil'Druckluft 1/4" UNIVERSAL PV32M14NC

Betätigung : Pneumatisch

Durchmesser Bohrung : 3.10 mm

Lochabstand : 13.20 mm

Anschluss : G 1/4

Abstand'mittleres Loch zur linken Seite : 18 mm

Abstand'Mitte-zu-Mitte : 28.00 mm

Mittenabstand'Montagebohrungen : 22 mm

Höhe H : 40 mm

Höhe M : 22 mm

Länge A : 71.70 mm

Länge C : 20,50 mm

Länge D : 19,40 mm

Gehäusematerial : Aluminium eloxiert lackiert

Werkstoff Dichtungen : NBR

max. Arbeitsdruck : 10 bar

Betriebsdruck : 0 bar

Nenndurchfluss [Nl/min] : 1200 NI/MINor.

Steuerdruck : 2 - 10 bar

Bohrung : G 1/8

Durchmesser F : 5.30 mm

Abstand'mittleres Loch zur rechten Seite : 8.40 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 8.40 mm

Mittenabstand'Montagebohrungen an der langen Seite : 12.40 mm

B2 : 16,90 mm

Ausführung : Kolbenschieber mit Rückstellfeder

Schaltsymbol : 1
