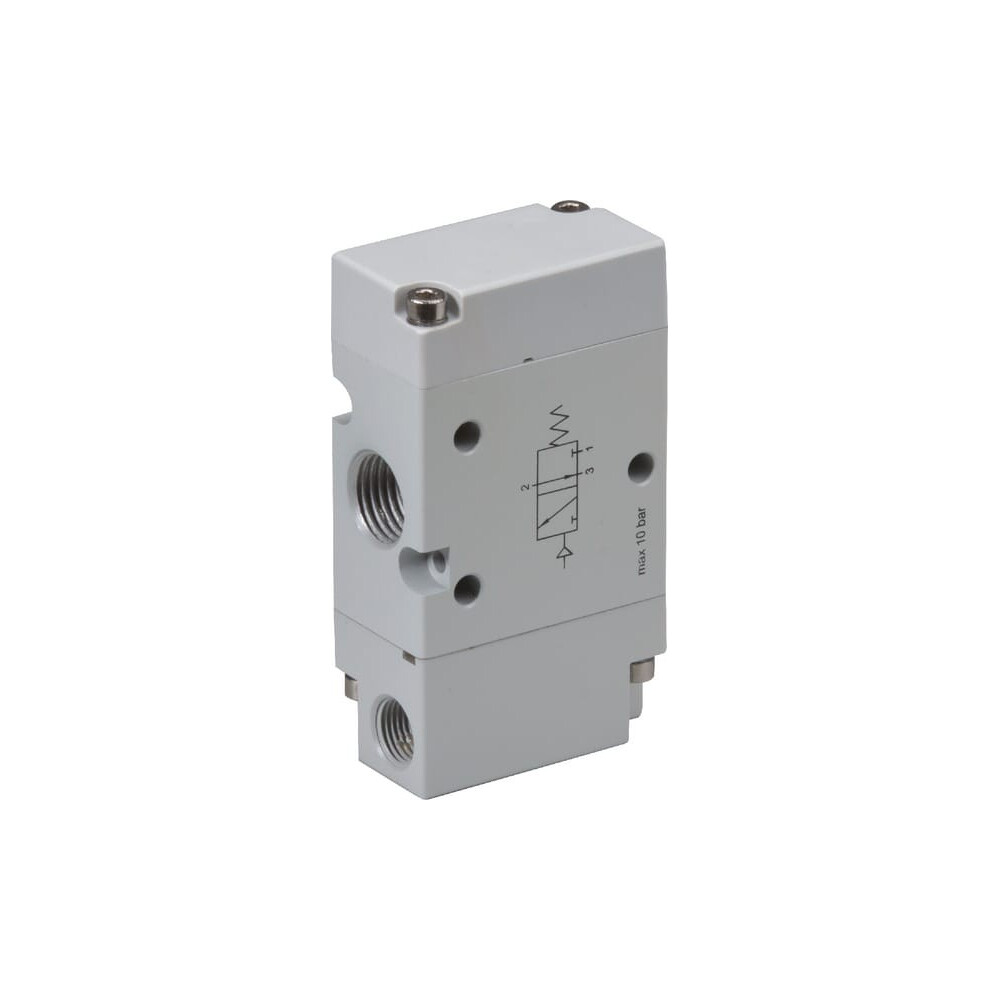

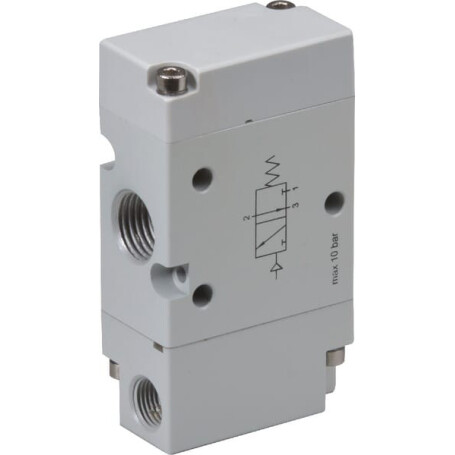

3/2 Ventil'Druckluft 1/8" UNIVERSAL PV32M18NC

Betätigung : Pneumatisch

Durchmesser Bohrung : 3.10 mm

Lochabstand : 13.50 mm

Anschluss : G 1/8

Abstand'mittleres Loch zur linken Seite : 13 mm

Abstand'Mitte-zu-Mitte : 23.00 mm

Mittenabstand'Montagebohrungen : 17,2 mm

Höhe H : 32 mm

Höhe M : 22 mm

Länge A : 59.10 mm

Länge C : 18,80 mm

Länge D : 14,90 mm

Gehäusematerial : Aluminium eloxiert lackiert

Werkstoff Dichtungen : NBR

max. Arbeitsdruck : 10 bar

Betriebsdruck : 0 bar

Nenndurchfluss [Nl/min] : 740 NI/MINor.

Steuerdruck : 2 - 10 bar

Bohrung : M 5

Durchmesser F : 4.20 mm

Abstand'mittleres Loch zur rechten Seite : 6.30 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 6.30 mm

Mittenabstand'Montagebohrungen an der langen Seite : 10.50 mm

B2 : 16,90 mm

Ausführung : Kolbenschieber mit Rückstellfeder

Schaltsymbol : 1
