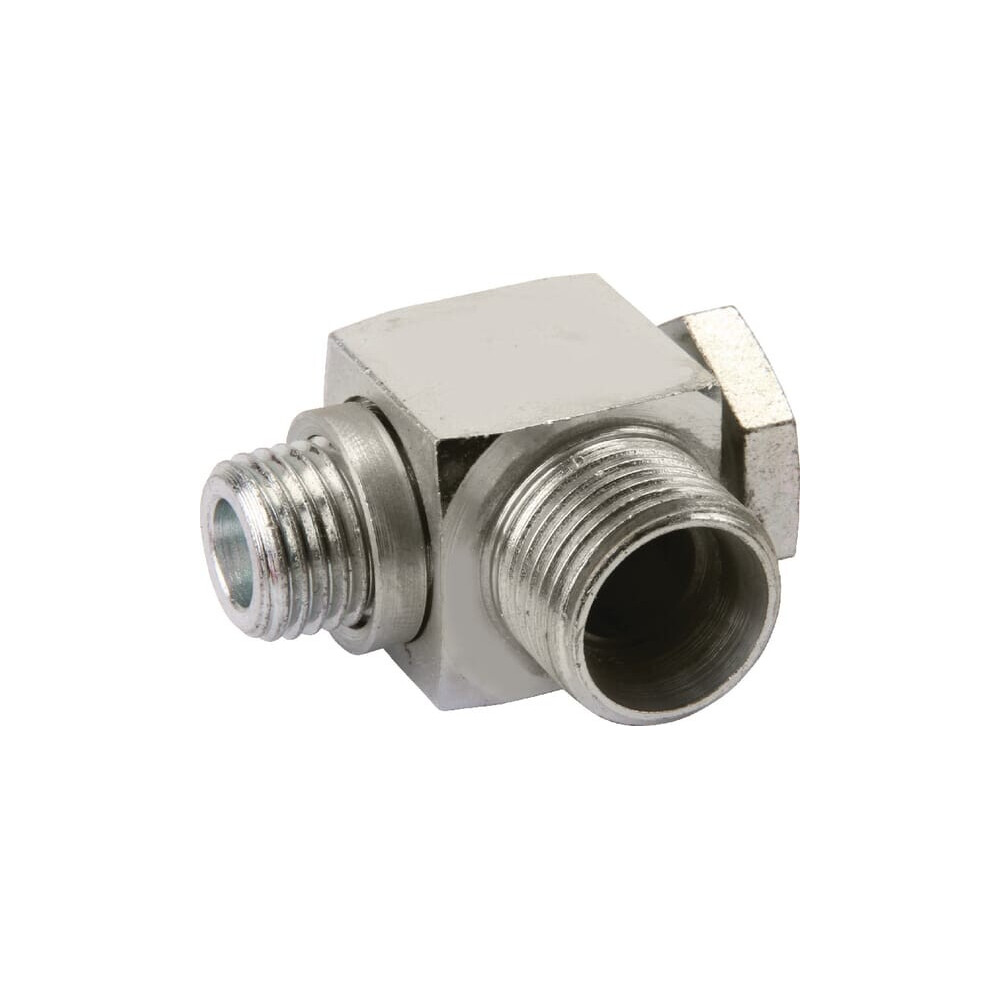

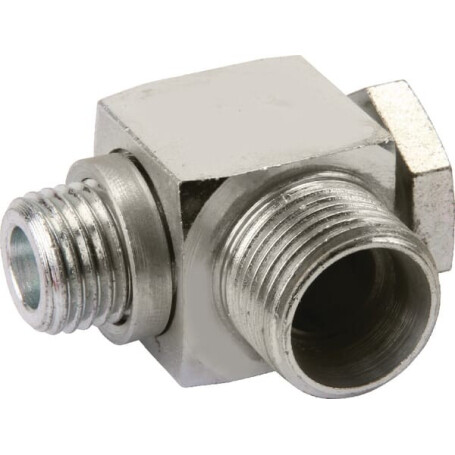

Winkel-Schwenkstutzen 10L M14 VOSS RSWS10LM14

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 10L

Durchmesser Anschluss 1 : 3/4 Inch

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M14

Gewindelänge Anschluss Nr. 1 : 10 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : JIC

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Abstand Anschluss Mitte bis Ende : 15,5 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 10 mm

Länge Anschluss Nr. 2 : 27 mm

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 19.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 13,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 5 8 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 500 bar

Dichtungsmaterial : Metall

Max. Anzugsmoment : 60 N·m
