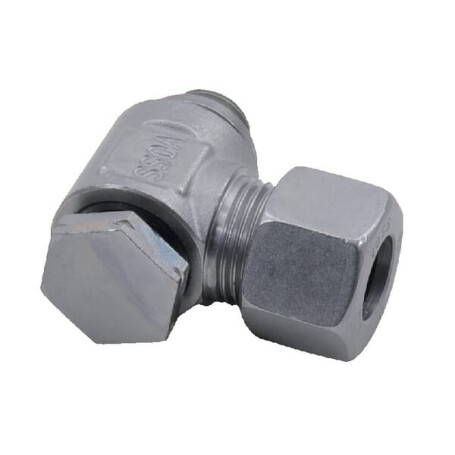

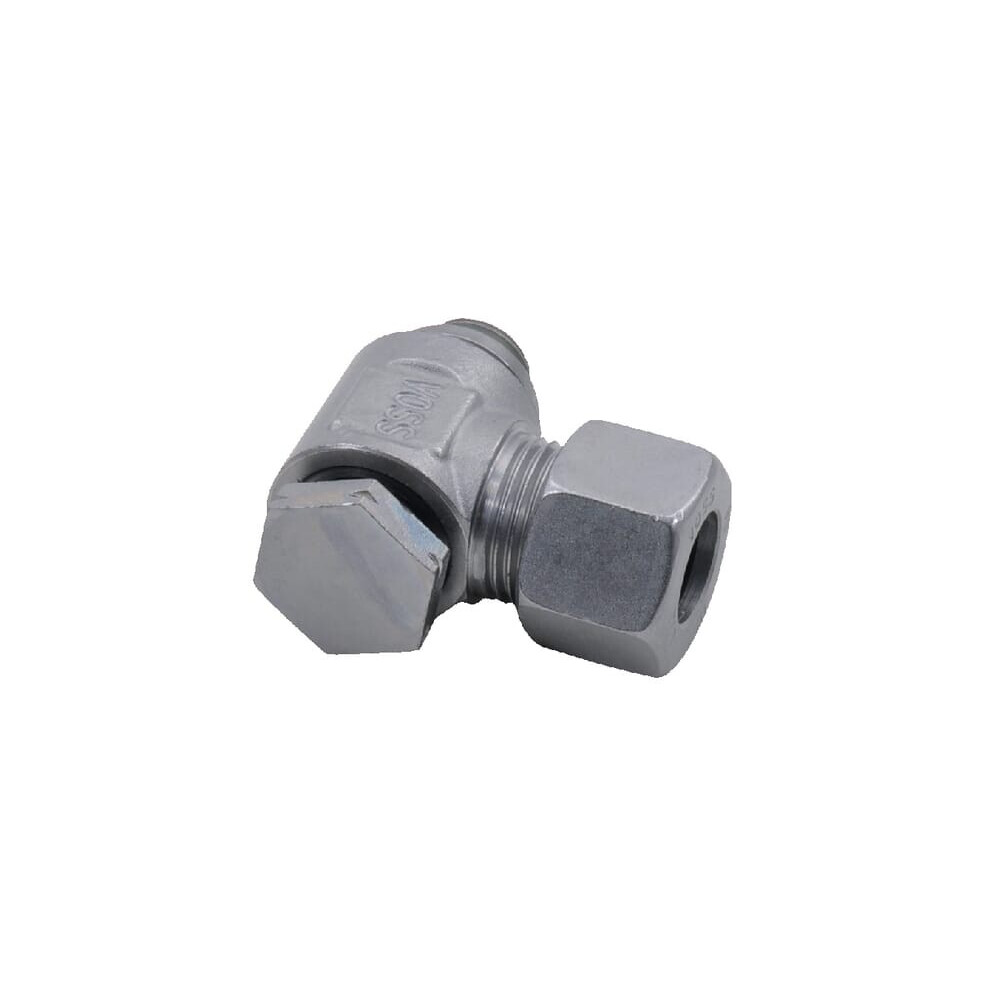

Winkel-Schwenkstutzen 12L R3/8 VOSS RSWV12LR38

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12L

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 3/8 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 19

Einschraubgewinde Nr.2 : BSP

Schlüsselweite Schneidringseite : 24.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 33 mm

Abstand von Anschlussmitte zu Einsatz : 16 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Körpergröße : 38,5 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar

Dichtungsmaterial : Metall
