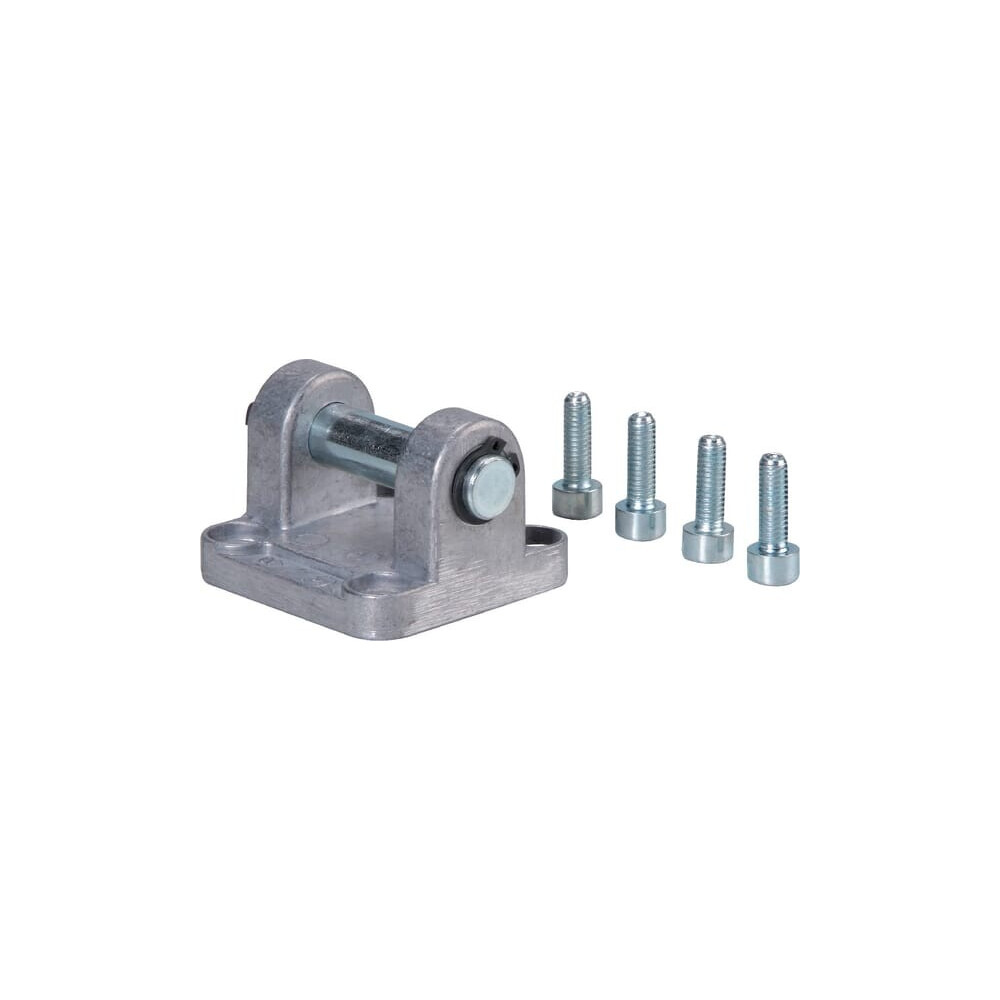

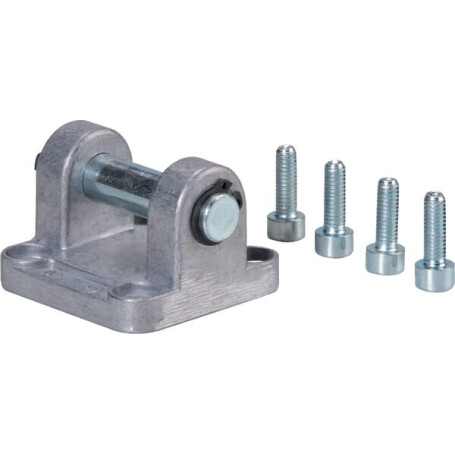

Schwenkflansch UNIVERSAL SFB32PN

Lieferumfang : - Schwenkflansch inklusive Achsbolzen mit Sicherung 4 Schrauben

Durchmesser Bohrung : Durchmesser 11 H13 mm

Bohrung : Durchmesser 10 H9 mm

Lochabstand : 32,5 mm

Durchmesser Montagelöcher (mm) : Durchmesser 6.6 H13 mm

Für Zylinder : DIN ISO 21287 DIN ISO 15552

Länge C : 26 mm

Länge F : 5 mm

Länge I : 45 mm

Länge K : 55 mm

L : 45 mm

M : 10 max mm

Material : Aluminium

Zylinder Durchmesser : 32 mm

Höhe J : Durchmesser 30 H11 mm

Dicke : 9 mm
