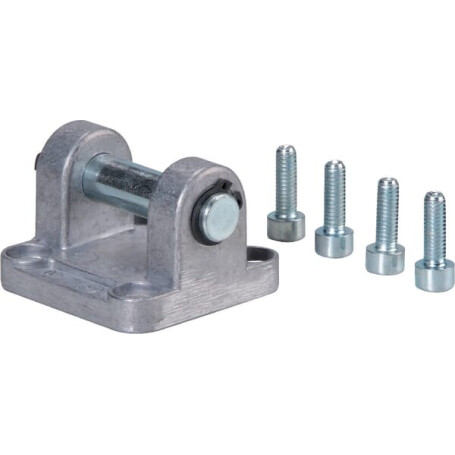

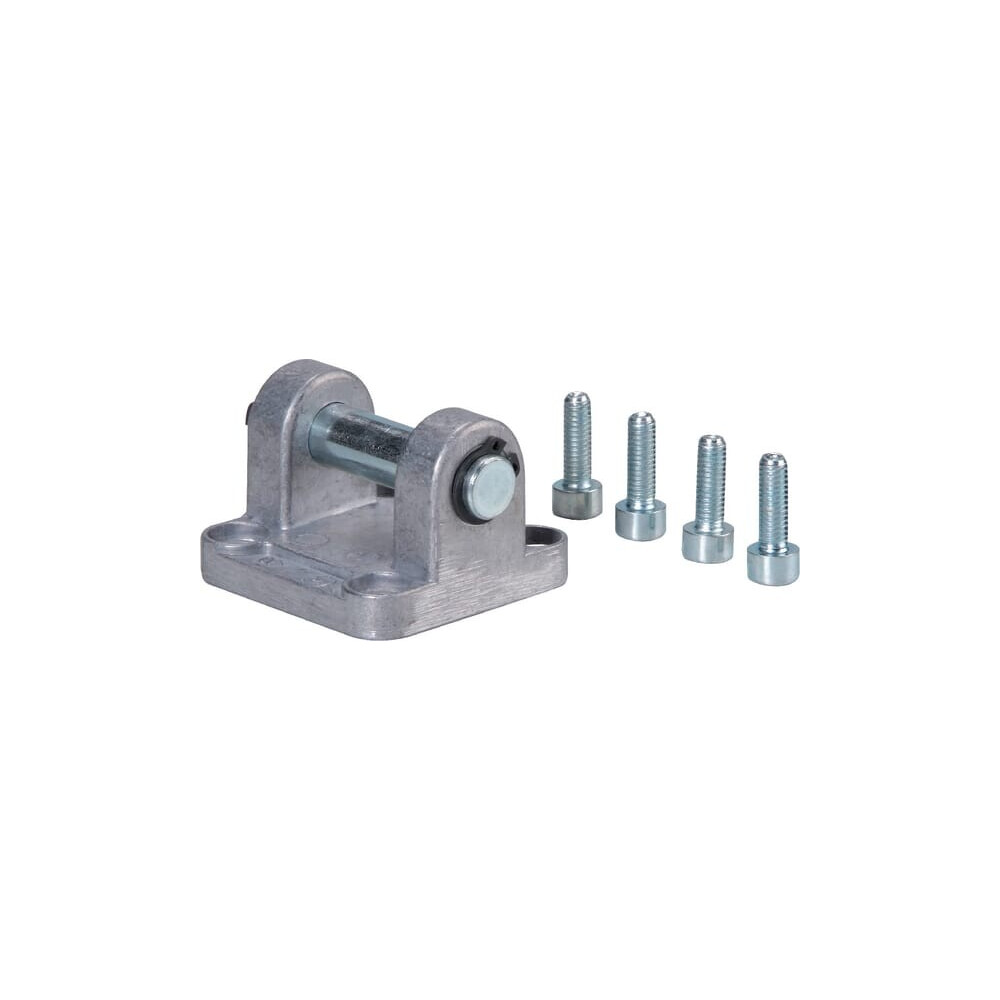

Schwenkflansch UNIVERSAL SFB63PN

Lieferumfang : - Schwenkflansch inklusive Achsbolzen mit Sicherung 4 Schrauben

Durchmesser Bohrung : Durchmesser 15 H13 mm

Bohrung : Durchmesser 16 H9 mm

Lochabstand : 56,5 mm

Durchmesser Montagelöcher (mm) : Durchmesser 9 H13 mm

Für Zylinder : DIN ISO 21287 DIN ISO 15552

Länge C : 40 mm

Länge F : 5 mm

Länge I : 70 mm

Länge K : 6.5 mm

L : 75 mm

M : 16 max mm

Material : Aluminium

Zylinder Durchmesser : 63 mm

Höhe J : Durchmesser 45 H11 mm

Dicke : 11 mm
