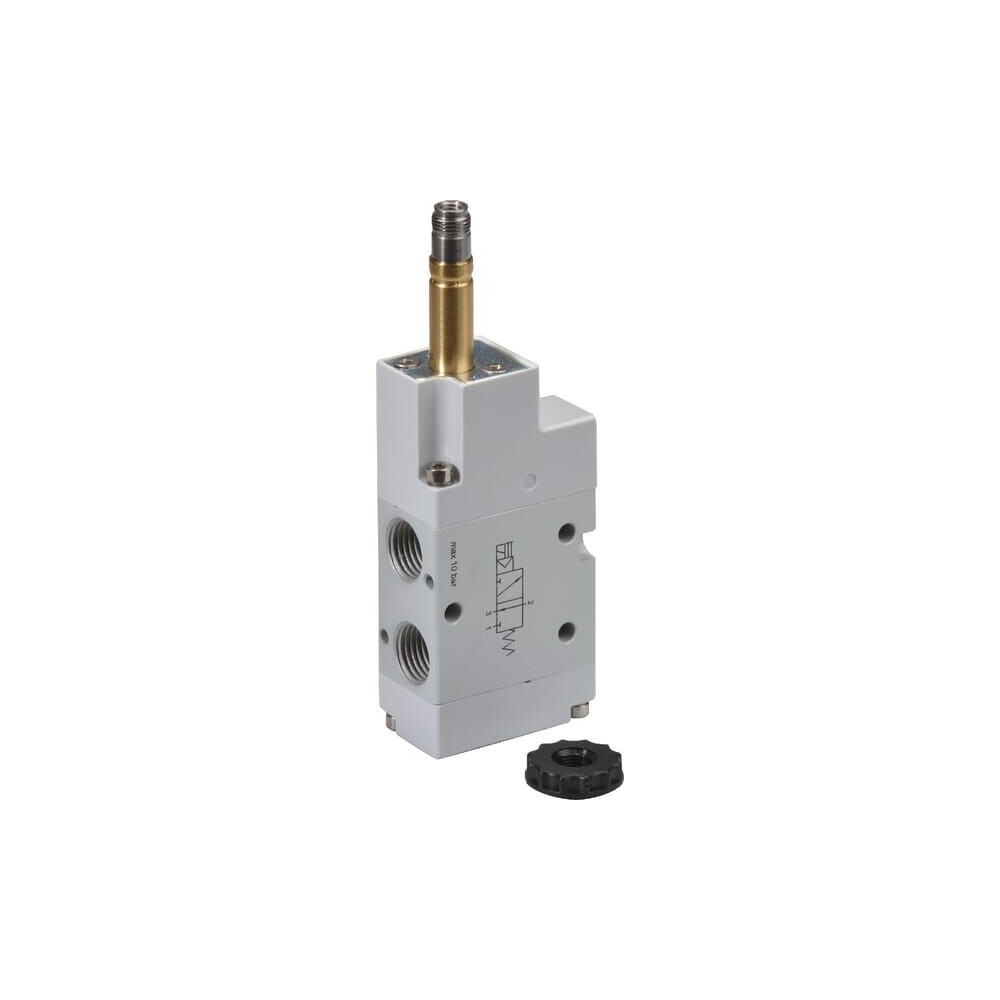

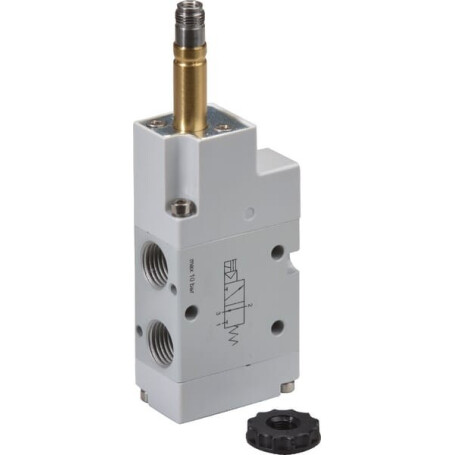

3/2-Wege Magnetventil NO-1/4" UNIVERSAL SOV32M14NO

Betriebsdruck : 2 bar

Max. Betriebsdruck : 10 bar

Handhilfsbetättigung : Ja

Gehäusematerial : Aluminium eloxiert lackiert

Schaltsymbol : 2

Betätigung : Elektromagnetisch

Durchmesser Bohrung : 3.1 mm

Lochabstand : 22 mm

Abstand'mittleres Loch zur linken Seite : 18 mm

Abstand'Mitte-zu-Mitte : 28 mm

Mittenabstand'Montagebohrungen : 22 mm

Höhe H : 40 mm

Höhe M : 22 mm

Einbau : Beliebig

Länge A : 115 mm

Länge B : 34.2 mm

Länge C : 29.6 mm

Länge D : 19.4 mm

Art der Befestigung : Durchgangsbohrungen

Nenndurchfluss [Nl/min] : 1200 l/min

Durchmesser F : 4.2 mm

Abstand'mittleres Loch zur rechten Seite : 8.4 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 8.4 mm

Mittenabstand'Montagebohrungen an der langen Seite : 12.4 mm

B2 : 16.9 mm

Ausführung : Kolbenschieber mit Rückstellfeder
