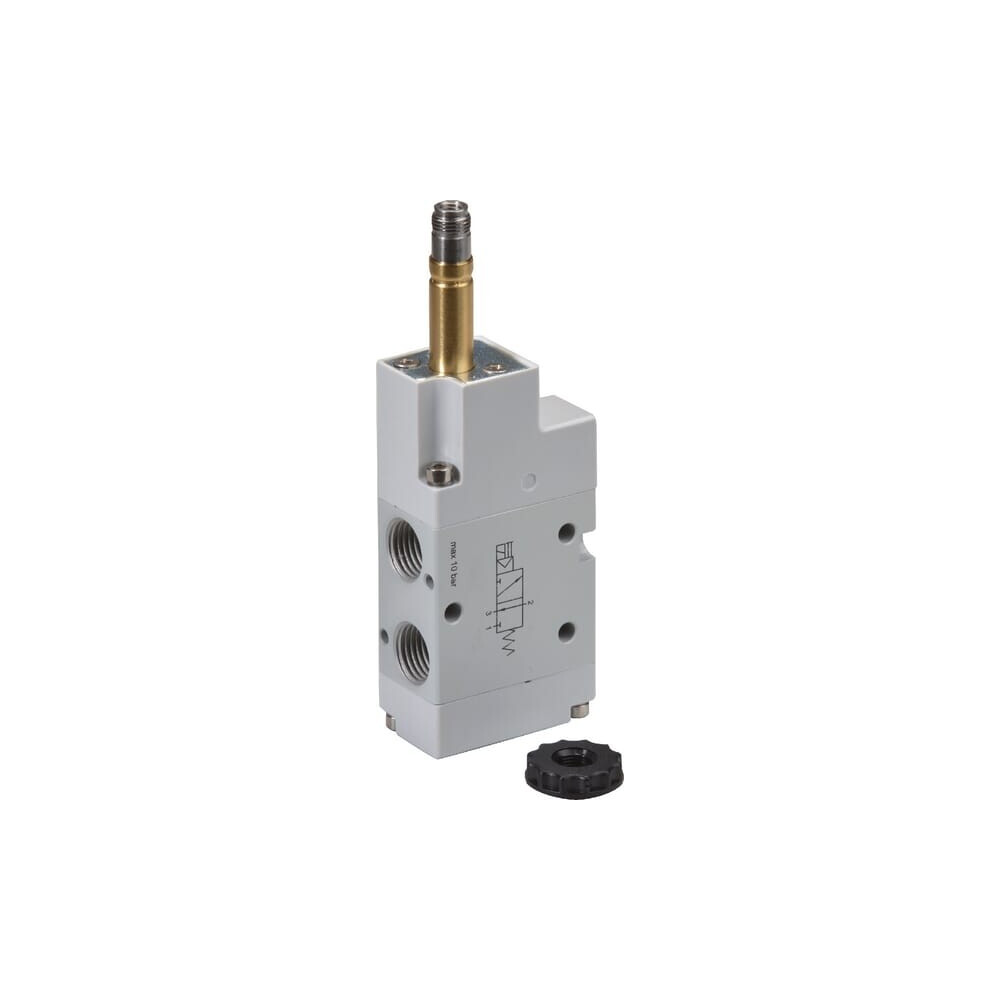

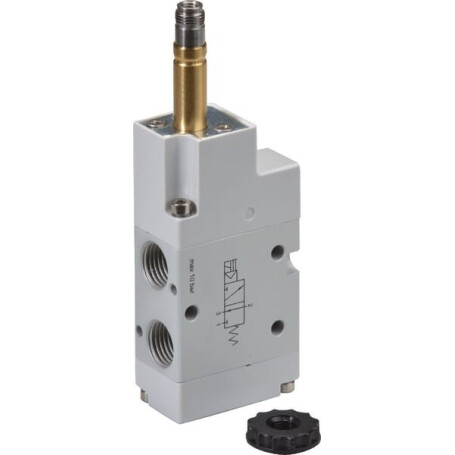

3/2-Wege Magnetventil NC-1/8" UNIVERSAL SOV32M18NC

Betriebsdruck : 2 bar

Max. Betriebsdruck : 10 bar

Handhilfsbetättigung : Ja

Gehäusematerial : Aluminium eloxiert lackiert

Schaltsymbol : 1

Betätigung : Elektromagnetisch

Durchmesser Bohrung : 3.1 mm

Lochabstand : 15.5 mm

Abstand'mittleres Loch zur linken Seite : 13 mm

Abstand'Mitte-zu-Mitte : 23 mm

Mittenabstand'Montagebohrungen : 17,2 mm

Höhe H : 32 mm

Höhe M : 22 mm

Einbau : Beliebig

Länge A : 107 mm

Länge B : 34.2 mm

Länge C : 32.5 mm

Länge D : 14.9 mm

Art der Befestigung : Durchgangsbohrungen

Nenndurchfluss [Nl/min] : 740 l/min

Durchmesser F : 4.2 mm

Abstand'mittleres Loch zur rechten Seite : 6.3 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 6.3 mm

Mittenabstand'Montagebohrungen an der langen Seite : 10.5 mm

B2 : 16.9 mm

Ausführung : Kolbenschieber mit Rückstellfeder
