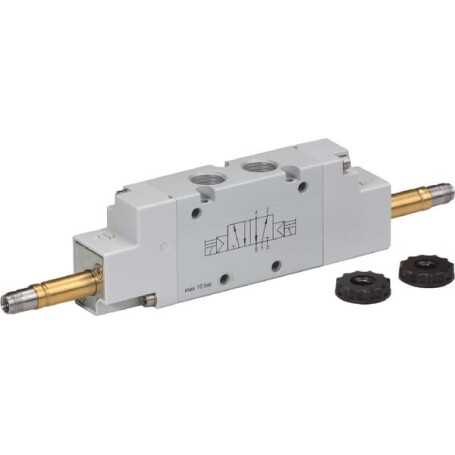

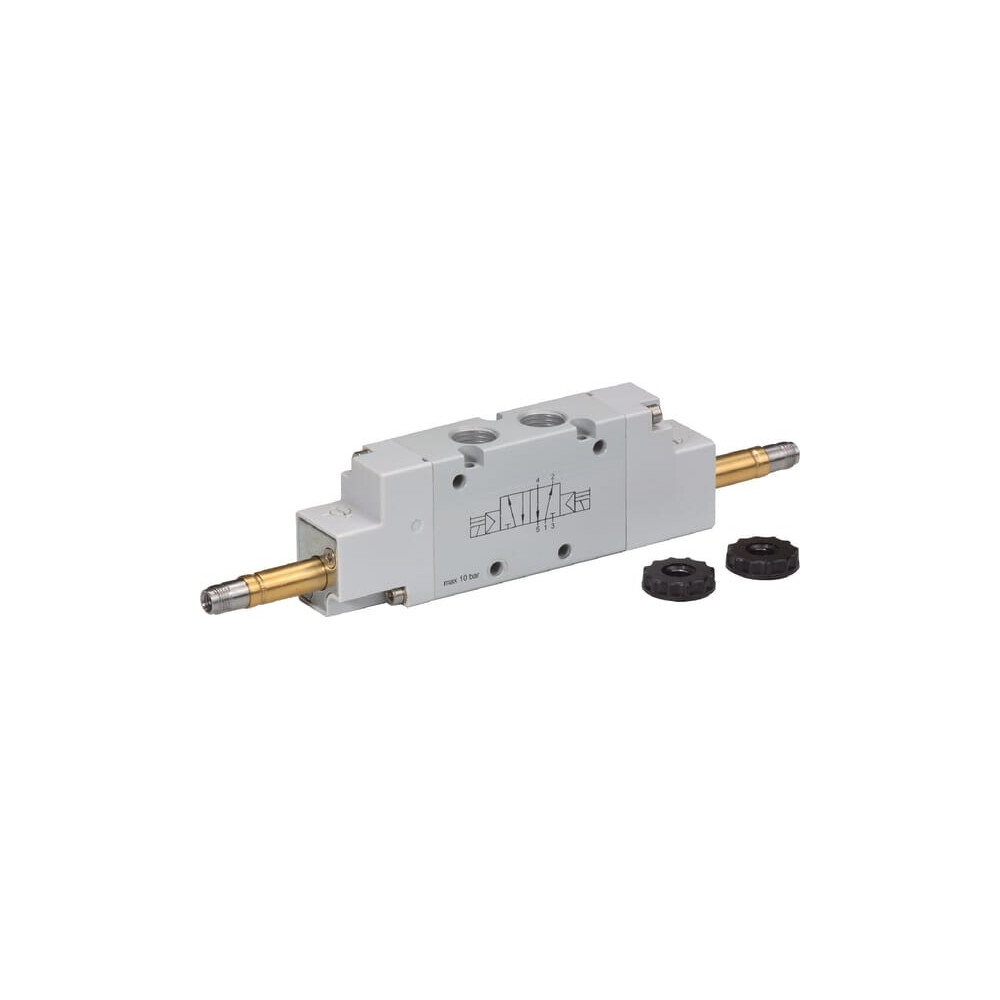

5/2-Wege Magnetventil 1/4" UNIVERSAL SOV52B14

Handhilfsbetättigung : Ja

Gehäusematerial : Aluminium eloxiert lackiert

Extra info : - Bistabil

Betätigung : Elektromagnetisch

Durchmesser Bohrung : 3.1 mm

Lochabstand : 45 mm

Center to center pressure side : 22 mm

Abstand'mittleres Loch zur linken Seite : 18 mm

Abstand'Mitte-zu-Mitte : 28 mm

Mittenabstand'Montagebohrungen : 22 mm

Höhe H : 40 mm

Höhe M : 22 mm

Einbau : Beliebig

Länge A : 189.6 mm

Länge B : 34.2 mm

Länge C : 29.6 mm

Länge D : 20 mm

Betriebsdruck : 1 bar

Art der Befestigung : Durchgangsbohrungen

Nenndurchfluss [Nl/min] : 1200 l/min

Durchmesser F : 4.2 mm

Abstand'mittleres Loch zur rechten Seite : 13 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 9 mm

Mittenabstand'Montagebohrungen an der langen Seite : 13 mm

B2 : 16.9 mm

Ausführung : Kolbenschieber bistabil

Max. Betriebsdruck : 10 bar
