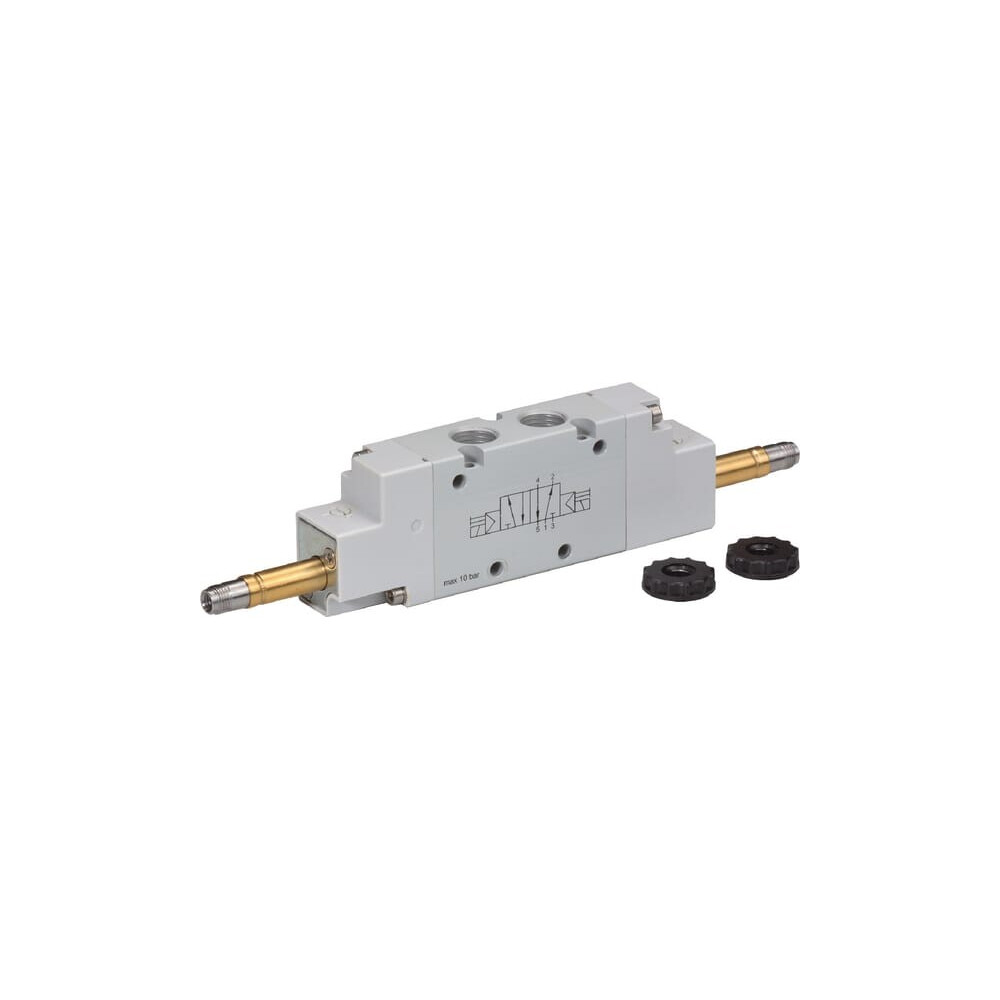

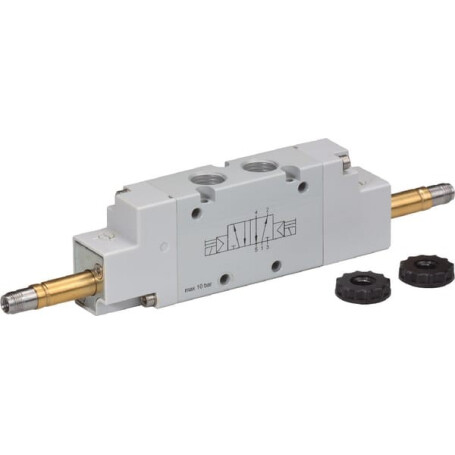

5/2-Wege Magnetventil 1/8" UNIVERSAL SOV52B18

Handhilfsbetättigung : Ja

Gehäusematerial : Aluminium eloxiert lackiert

Extra info : - Bistabil

Betätigung : Elektromagnetisch

Durchmesser Bohrung : 3.1 mm

Lochabstand : 31.8 mm

Center to center pressure side : 17 mm

Abstand'mittleres Loch zur linken Seite : 13 mm

Abstand'Mitte-zu-Mitte : 23 mm

Mittenabstand'Montagebohrungen : 17,2 mm

Höhe H : 32 mm

Höhe M : 22 mm

Einbau : Beliebig

Länge A : 180.4 mm

Länge B : 34.2 mm

Länge C : 32.5 mm

Länge D : 15 mm

Betriebsdruck : 1 bar

Art der Befestigung : Durchgangsbohrungen

Nenndurchfluss [Nl/min] : 740 l/min

Durchmesser F : 4.2 mm

Abstand'mittleres Loch zur rechten Seite : 10.5 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 6.3 mm

Mittenabstand'Montagebohrungen an der langen Seite : 10.5 mm

B2 : 16.9 mm

Ausführung : Kolbenschieber bistabil

Max. Betriebsdruck : 10 bar
