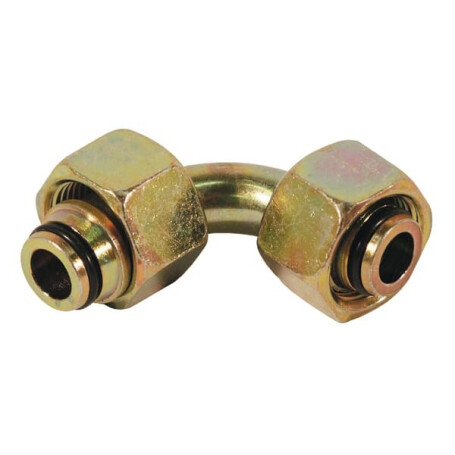

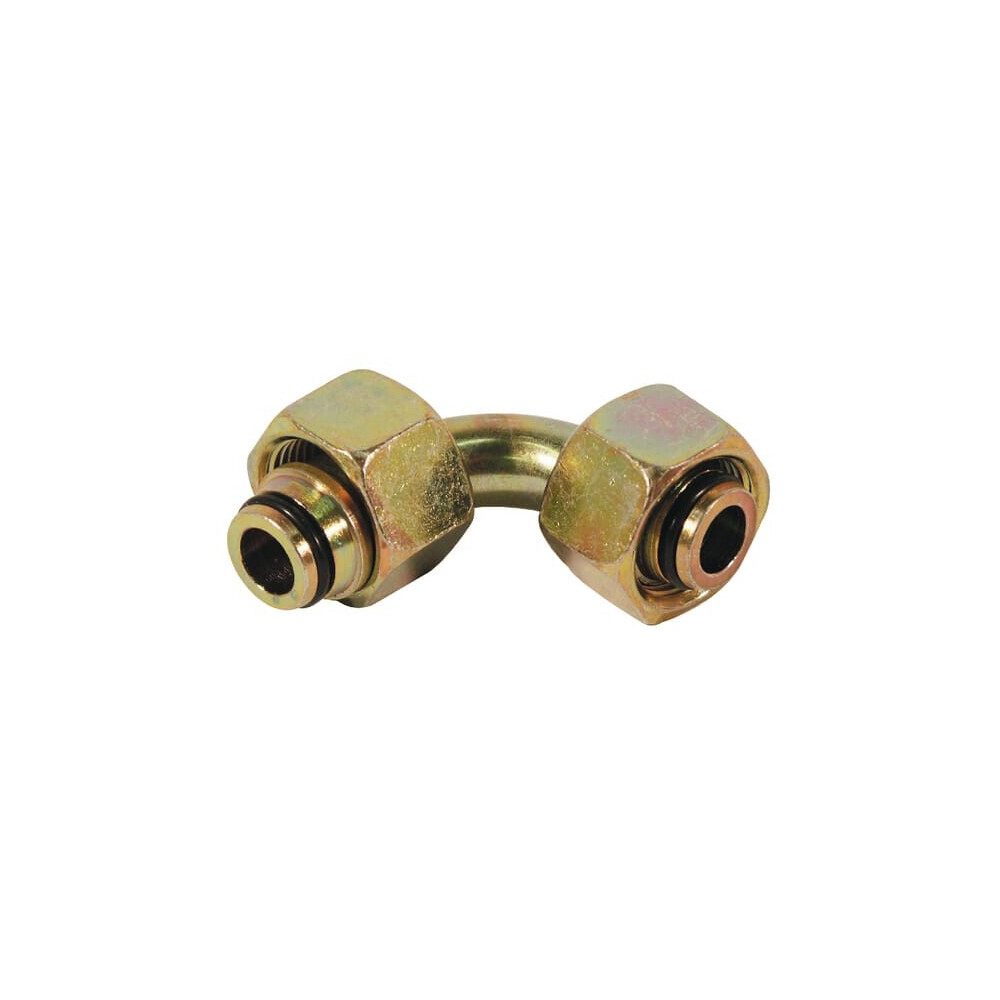

Verschraubung 12L 90° DIETZEL VO9012L12L

Form : Bogen'45deg

Typ Anschluss Nr. 1 : Überwurfmutter

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Serienschaltung 1 : 12L

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 34 mm

DIN-Norme : 2401

Max. Betriebsdruck : 315 bar

Oberflächenbehandlung : xx

Abstand Anschluss Mitte bis Ende : 34 mm
