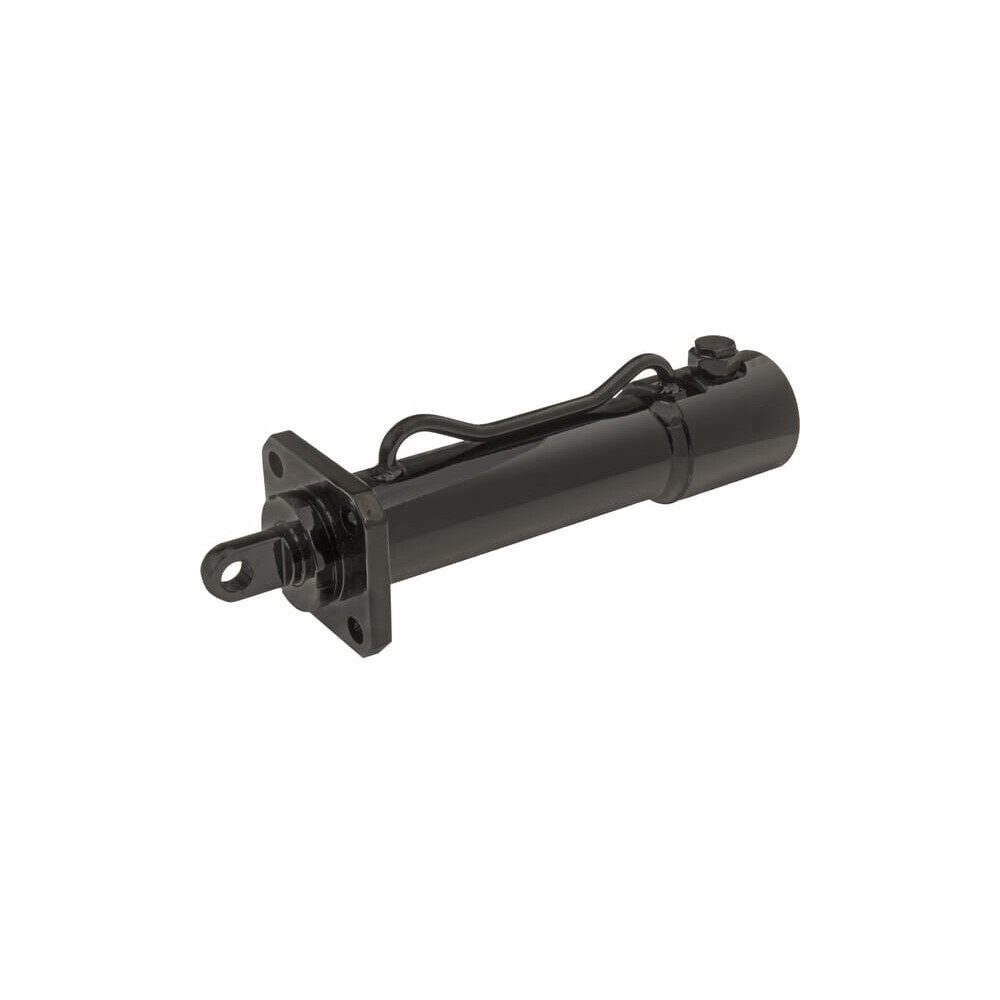

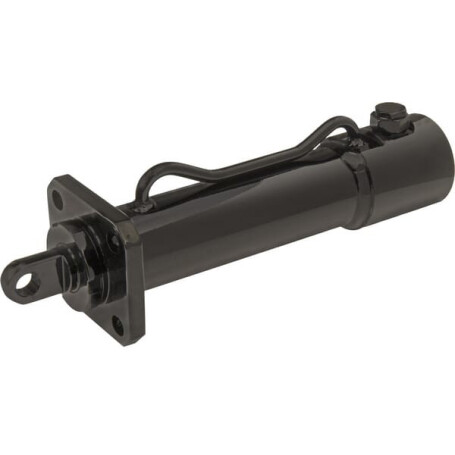

Zylinder Schnellverschluss CWV3 UNIVERSAL D4060110CWV3

Anwendungskategorie : Schnellverschluss

Stange Durchmesser : 40 mm

Typ : Doppeltwirkend

Hub : 110 mm

Min. Länge : 328 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Flansch

Montagedurchmesser - Zylinderverbindung : 13 mm

Montagetyp - Stangenverbindung : Bohrung

Durchmesser der Montagebohrung- Stangenverbindung : 18 mm

Zylinderkopf Außendurchmesser : 110 mm

Zylinderkopf Länge : 100 mm

Nenndruck : 250 bar

Originalnummer : 169-0329

Zylinderlänge ohne Stange : 210 mm

Innendurchmesser Zylinder : 60 mm

Montagebohrungen Mitte zu Stange Mitte Abstand : 85 mm
