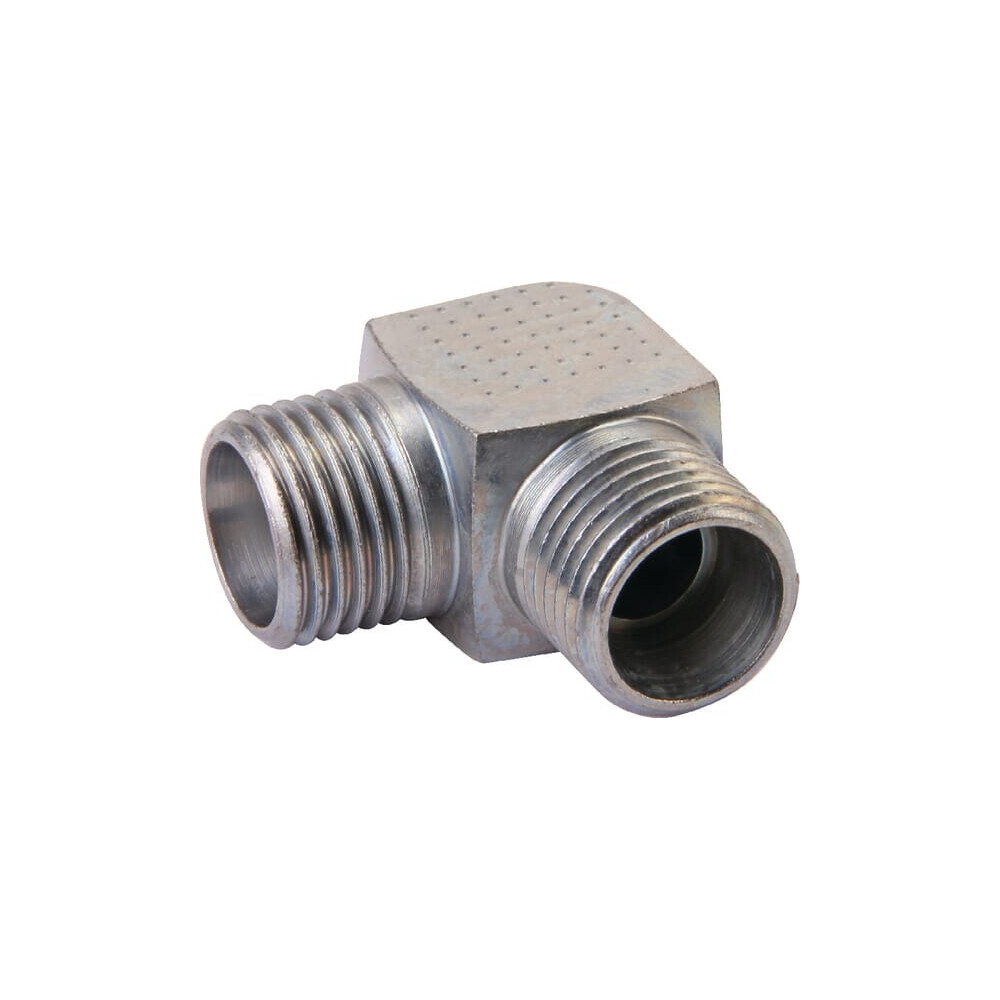

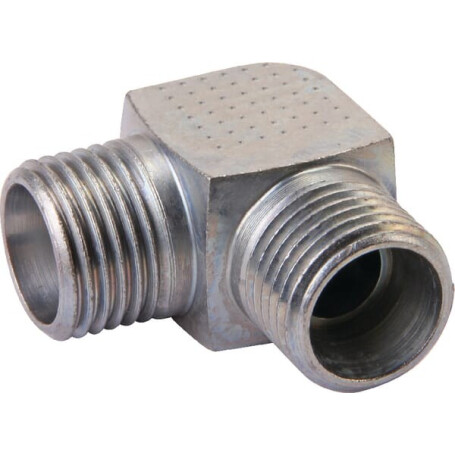

Winkel-Stutzen 12S VOSS WS12S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12S

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M20

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 24.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Länge Anschluss Nr. 2 : 21,5 mm

Anschlussgewindedurchmesser Nr. 2 : M20

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 24.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 630 bar

Oberflächenbehandlung : Zink / Nickel

Abstand Anschluss Mitte bis Ende : 21,5 29 mm

Abstand von Anschlussmitte zu Einsatz : 22 mm

Innendurchmesser Seite 2 : 12 mm

Norm : DIN 2353
