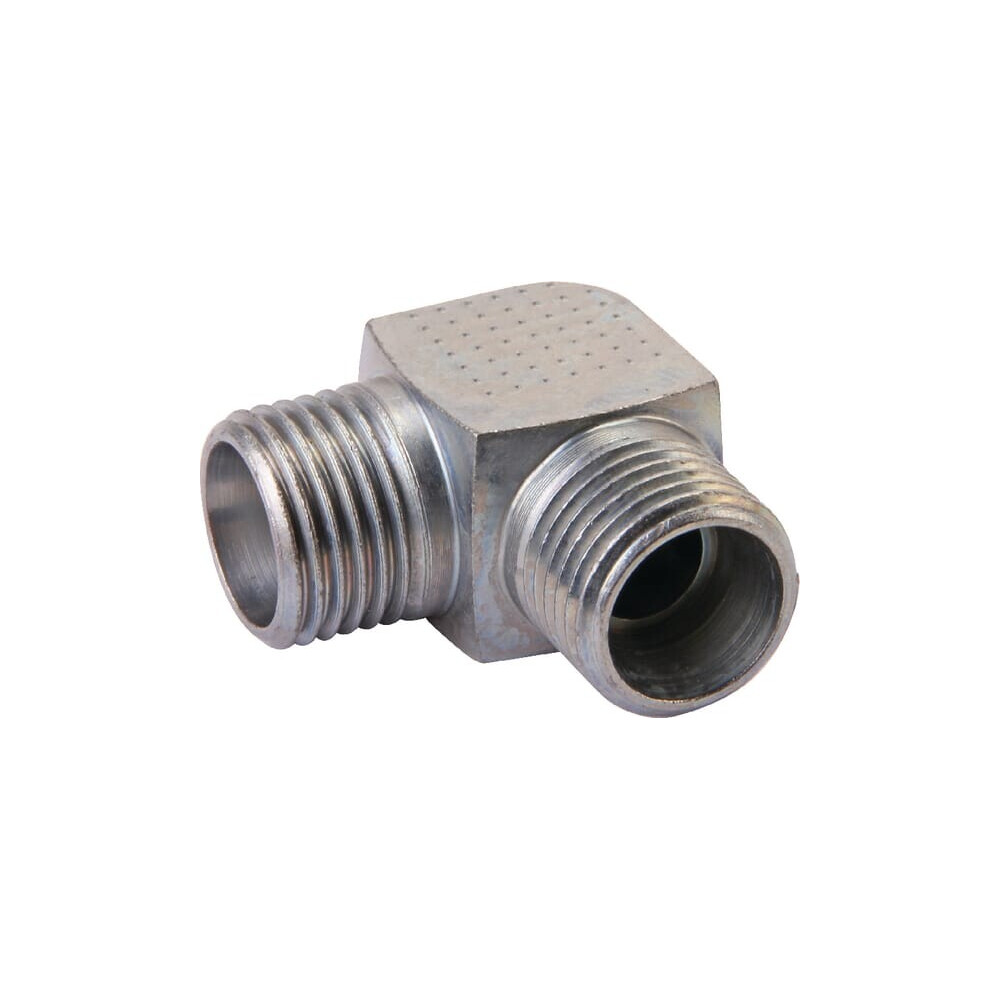

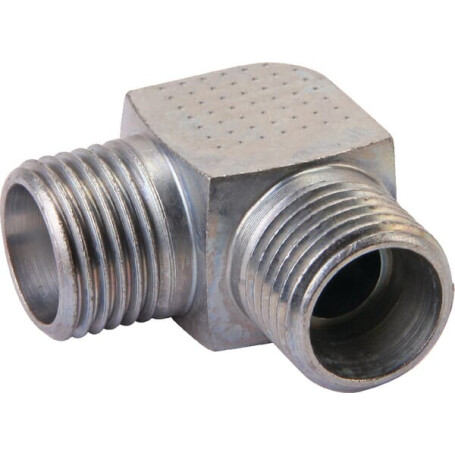

Winkel-Stutzen 14S VOSS WS14S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 14S

Steckerdurchmesser : 14 mm

Gewindedurchmesser Anschluss Nr. 1 : M22

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 27.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 14 mm

Länge Anschluss Nr. 2 : 22 mm

Anschlussgewindedurchmesser Nr. 2 : M22

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 27.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 630 bar

Oberflächenbehandlung : Zink / Nickel

Abstand Anschluss Mitte bis Ende : 22 30 mm

Abstand von Anschlussmitte zu Einsatz : 19 mm

Innendurchmesser Seite 2 : 14 mm

Norm : DIN 2353
