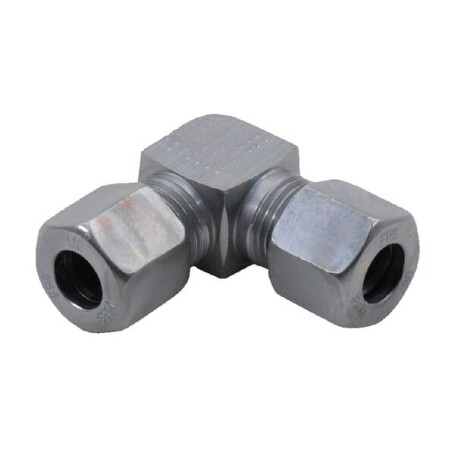

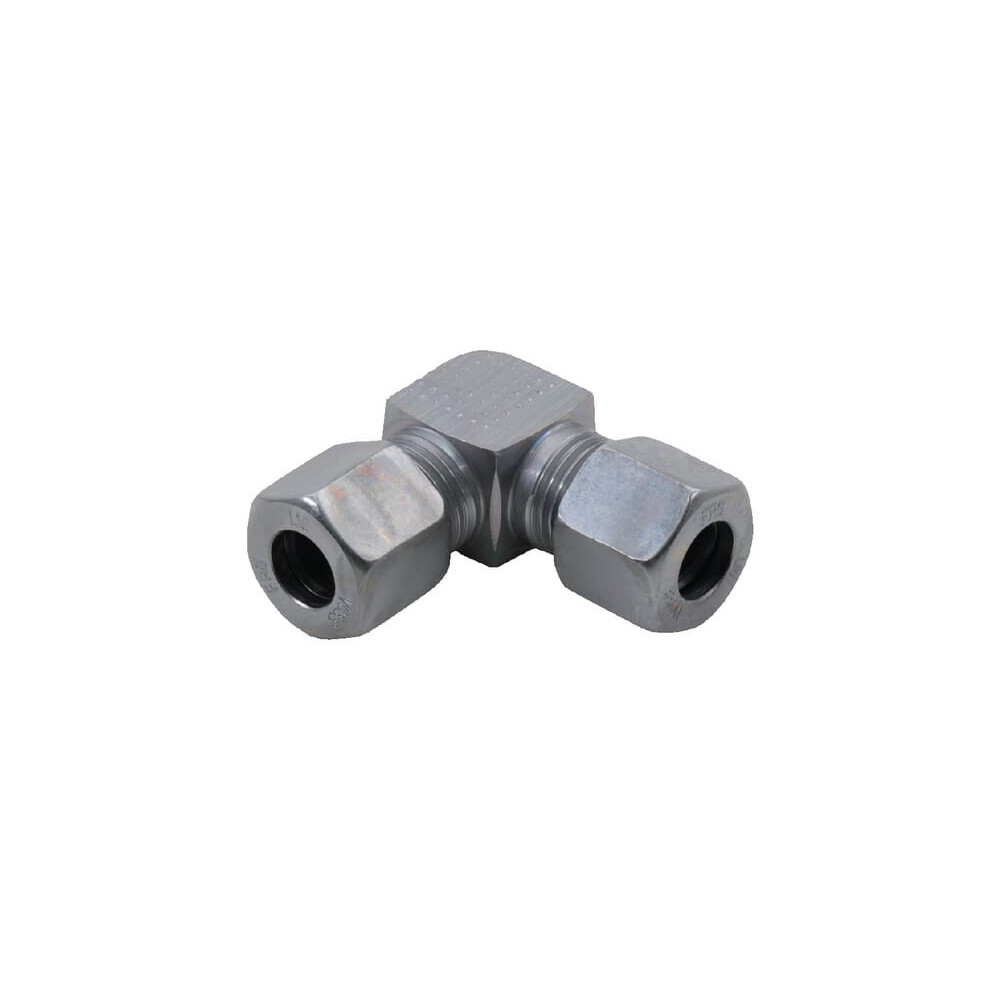

Winkelverschraubung 25S VOSS WV25S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 25S

Steckerdurchmesser : 25 mm

Gewindedurchmesser Anschluss Nr. 1 : M36

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 46.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 25 mm

Anschlussgewindedurchmesser Nr. 2 : M36

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 46.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 420 bar

Oberflächenbehandlung : Zink / Nickel

Innendurchmesser Seite 2 : 25 mm

Norm : DIN 2353

Abdichtung : - Leitungsanschluss mit 24deg Konus
