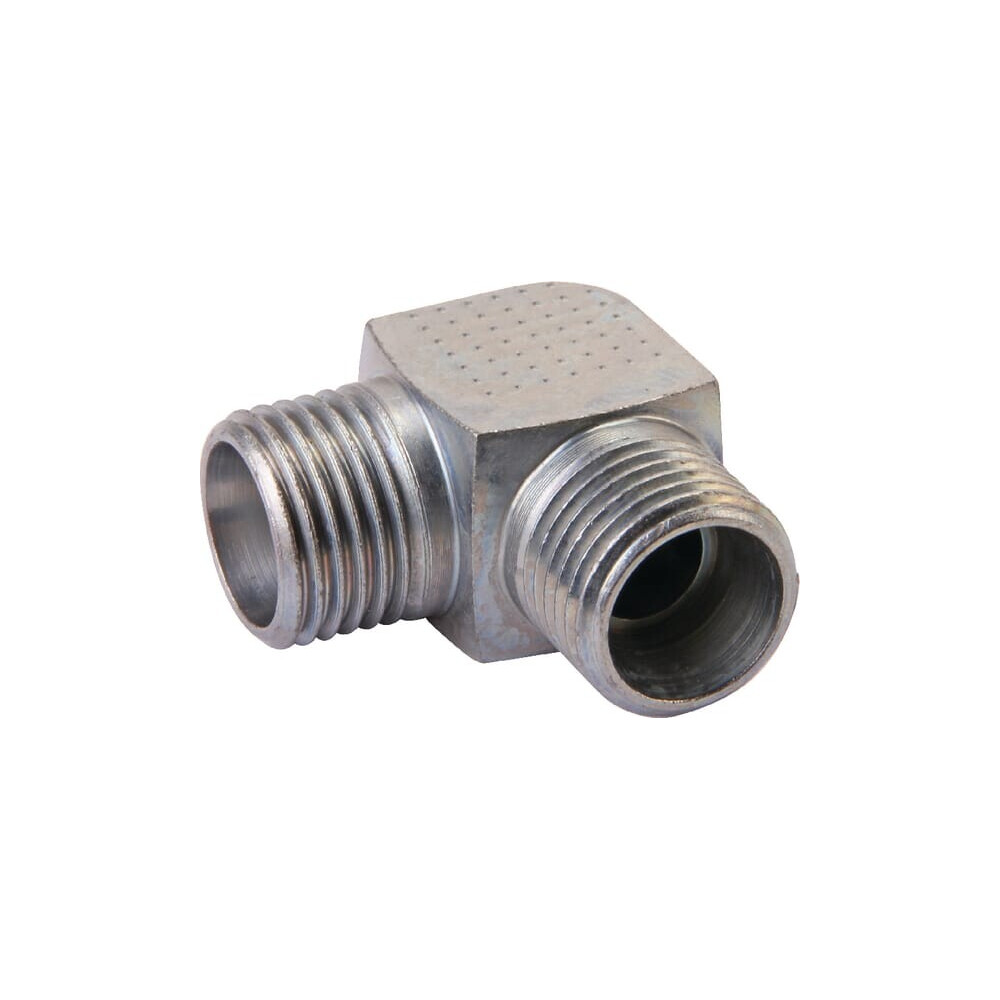

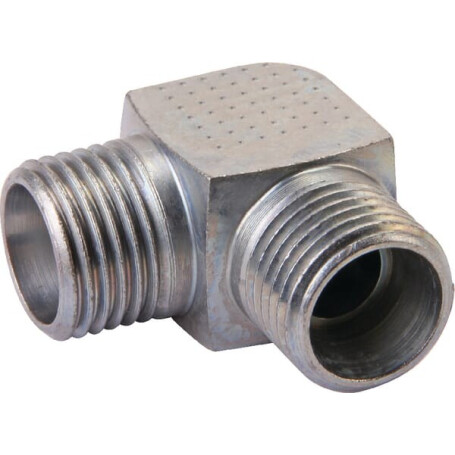

Winkel-Stutzen 30S VOSS WS30S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 30S

Steckerdurchmesser : 30 mm

Gewindedurchmesser Anschluss Nr. 1 : M42

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 50.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 30 mm

Länge Anschluss Nr. 2 : 35,5 mm

Anschlussgewindedurchmesser Nr. 2 : M42

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 50.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 420 bar

Oberflächenbehandlung : Zink / Nickel

Abstand Anschluss Mitte bis Ende : 35,5 49 mm

Abstand von Anschlussmitte zu Einsatz : 41 mm

Innendurchmesser Seite 2 : 30 mm

Norm : DIN 2353
