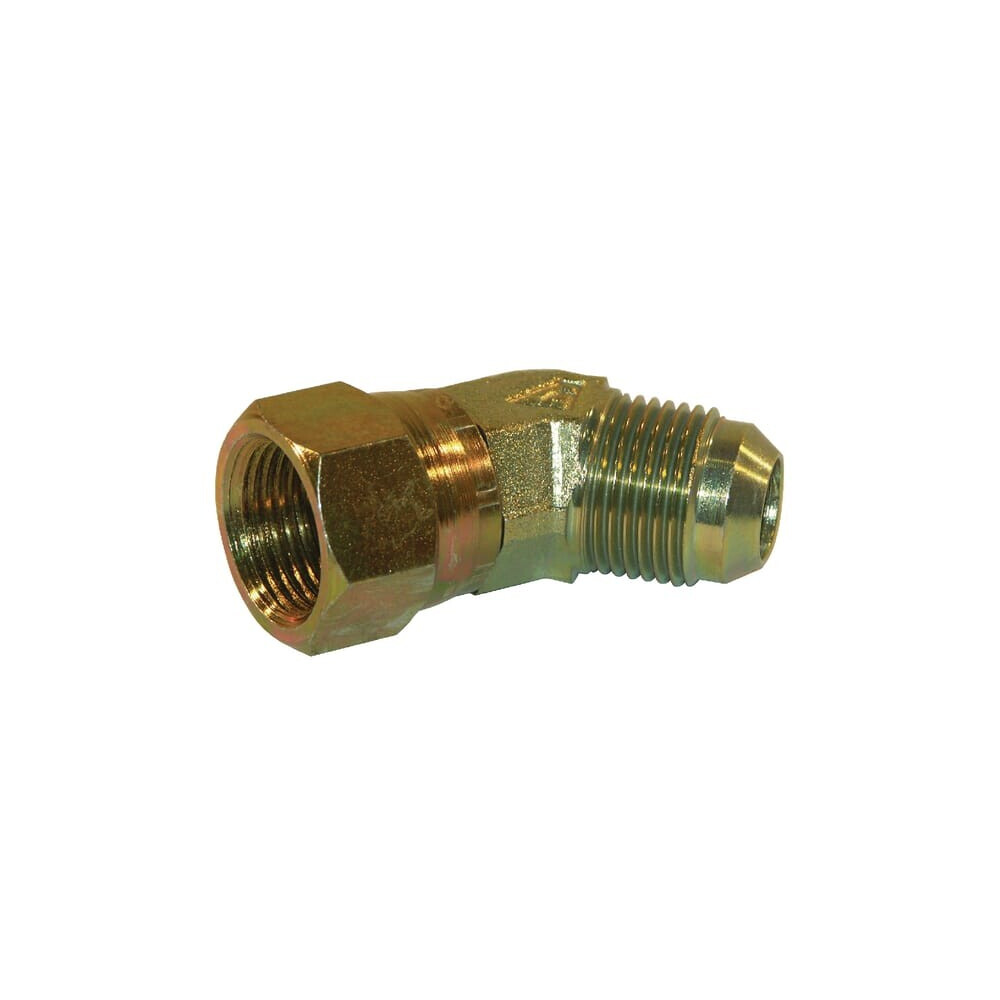

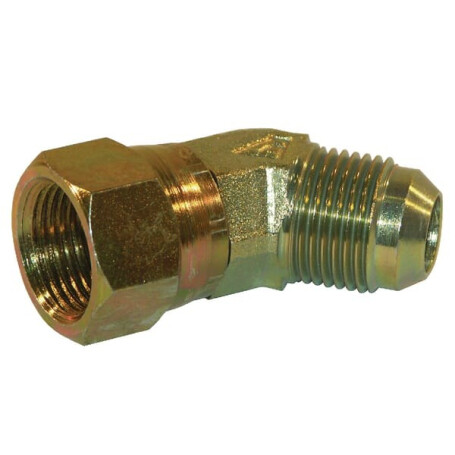

Winkelv. IG-AG 9/16 UNF 45° ALFAGOMMA KOU4509

Form : Bogen'45deg

Typ Anschluss Nr. 1 : Überwurfmutter

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : 9/16 Inch

Gänge pro Zoll'Anschluss Nr. 1 : 18

Gewindelänge Anschluss Nr. 1 : 28,5 mm

Gewindetyp Anschluss Nr. 1 : JIC

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 9/16 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 18

Einschraubgewinde Nr.2 : JIC

Abstand Anschluss Nr. 2 Mitte bis Ende : 21,5 mm

Rohrdurchmesser : 3/8 Inch

Max. Betriebsdruck : 380 bar

Anschluss : UNF-Gewinde (JIC)/UNF

Passend für : 45deg-Verbindung zwischen Leitung oder Schlauchstutzen u. a. PA

Abdichtung : Durch Stützring 74deg Konus negativ (JIC) flachdichtend (UNF)

Oberflächenbehandlung : Verzinkt auf Anfrage aus Edelstahl lieferbar
